Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 12,1» |
|---|---|---|---|
| Risoluzione: | 800 (RGB) ×600, SVGA 82PPI | Disegno (mm): | 279 (W)×209 (H)×9.3 (D) |
| Luminanza: | 400 (tipo.) (² di cd/m) | Angolo di visione: | 80/80/65/75 (tipo) |
| Max. Valutazioni: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -20 ~ 70 °C |
| Informazioni di base: | Marchio | Modello 1 Compatibile | Tipo | Alias del modello |
|---|---|---|---|---|

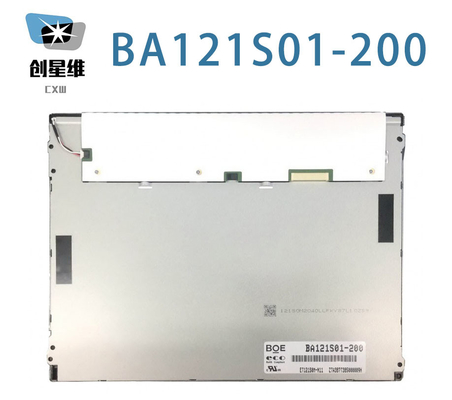

| BA121S01-200 | a-Si TFT-LCD, LCM | ET121S0M-N11 | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Dimensione del pannello: | 12.1 pollice | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 246 × 184,5 mm | 2490,05 × 188,30 mm | 279×209 mm | 5.73/9.3 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori per il montaggio della faccia (6-Φ3.4) sulla lunetta sinistra e destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 500 g (massimo) | Antiglare (Nebbia 25%) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 8001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/65/75 (tipo) | Alle 12 | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 55% | 77% | 57% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.33 (Tipo/massimo) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| - | 3.3V (tipo) | 0.4/0.45W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
 |
Collegamento | LVDS (1 ch, 6/8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| STM | MSB240420HEA | 1 pezzo | 1.25 mm | 20 perni | LVDS-20P1C8B-080B | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 30K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | Con driver a LED | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| STM | MSB24038P5 | 1 pezzo | 1.25 mm | 5 perni | ||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| - | 12.0±0,5V | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 246 ((W) × 184.5 ((H) mm, dimensioni di contorno di 279 ((W) × 209 ((H) × 9.3 ((D) mm, dimensioni di area di visualizzazione di 249.05 ((W) × 188.30 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), peso netto di 500 g (Max.).1 rapporto di contrasto trasmissivo, 80/80/65/75 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 30 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 55% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 30K oreBA121S01-200 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
