Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 141PPI | Profilo (millimetri): | 363.8×216×9.9 (H×V×D) |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

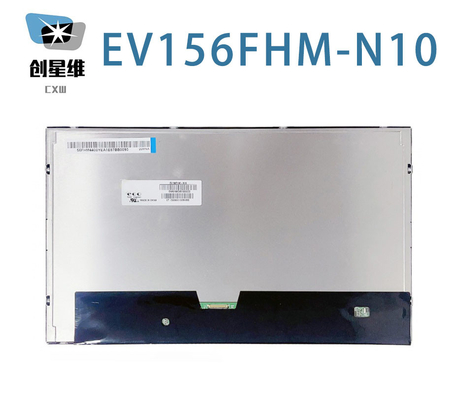

| EV156FHM-N10 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 60 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 500 (Typ.) | 89/89/89/89 (tipo) | 20 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ADS, normalmente nero, trasmissibile | 1200: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 79% | 99% | 80% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 82% | 59% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.33 (Tipo/massimo) | ||
| Dimensione del pannello: | 15.6" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1920 ((RGB) × 1080 [FHD] | Striscia verticale RGB | 0.17925×0.17925 [141PPI] | 0.05975 x 0.17925 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 344.16 ((H) × 193.59 ((V) | 348.2 ((H) × 197.6 ((V) | 363.8 ((H) × 216 ((V) | 90,6 ± 0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4 pezzi) sulla lunetta sinistra e destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 850 g (massimo) | - | Rivestimento duro | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 8S4P | 4 corde | 50K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0±1.2V | - | 8.8W (massimo.) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 300 mA (tipo) | 4.2W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (2 corsie), HBR1 (2.7G/ corsia) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| STM | MSAK24025P30 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P2L-020T | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 344,16 mm, dimensioni di contorno di 363,8 mm, dimensioni di area di visualizzazione di 348 mm.2 ((W) × 197.6 ((H) mm, con trattamento superficiale di rivestimento duro, peso netto di 850 g (Max.). Come prodotto LCM trasmissivo ADS, normalmente nero, EV156FHM-N10 può fornire 500 cd/m2 luminosità di visualizzazione 1200:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma cromatica del 79% (NTSC).Questo prodotto ha adottato 8S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreEV156FHM-N10 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
