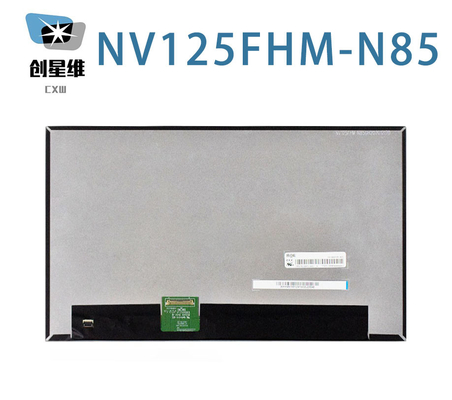

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 12,5» |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 176PPI | Il contorno Dim.: | 282.4 ((W) × 168.72 ((H) × 4.2 ((D) mm |
| Luminanza: | 300 cd/m2 (Typ.) | Angolo di visione: | 85/85/85/85 (tipo) |
| Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| NV125FHM-N85 | a-Si TFT-LCD, LCM | Dati di riferimento | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 12.5 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 0.048×0.144 mm | 0.144×0.144 mm [176PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 276.48×155,52 mm | - | 282.4×168,72 mm | 2.4/4.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 172 g (massimo) | Antiglare | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 6001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 85/85/85/85 (tipo) | Simmetria | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 50% | 70% | 52% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.54 (Max.) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 243 mA (tipo) | 3.3V (tipo) | 0.8W (massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (2 corsie), HBR1 (2.7G/ corsia) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 30 perni | EDP-30P2L-020A | ||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 3 corde | 9S3P | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| - | 5.0/12.0/21.0V (min./tipo/massimo) | 20,02 W (massimo) | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 276.48 ((W) × 155.52 ((H) mm, dimensioni di contorno di 282.4 ((W) × 168.72 ((H) × 4.2 ((D) mm,con trattamento superficiale di Antiglare, peso netto di 172g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato 9S3P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNV125FHM-N85 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
