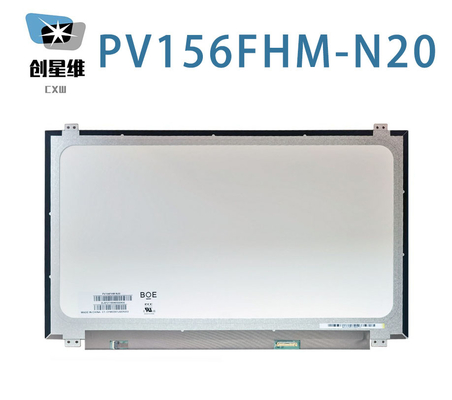

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 141PPI | Disegno (mm): | 359,5 × 3,2 (H×V×D) del × 223,8 |
| Luminanza: | 400 cd/m2 (Typ.) | Angolo di visione: | 85/85/85/85 (tipo) |
| Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| PV156FHM-N20 | a-Si TFT-LCD, LCM | Per il calcolo delle emissioni | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 15.6 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 00,05975 × 0,17925 mm | 0.17925×0.17925 mm [141PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 344.16×193,59 mm | - | 359.5 × 223,8 mm | 3.2 (massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori per il montaggio della faccia (8 pezzi) su lumache verso l'alto e verso il basso | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 350 g (massimo) | Antiglare | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 8001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 85/85/85/85 (tipo) | Simmetria | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 47% | 66% | 50% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 49% | 35% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.54 (Max.) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 273/452mA (tipo/massimo) | 3.3V (tipo) | 1.0/1.5W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| UJU | IS050-L30B-C10 | 1 pezzo | 0.5 mm | 30 perni | EDP-30P2L-020A | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 4 corde | 10S4P | 30K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| - | 8/12/21V (min./tipo/massimo) | 4.96W (massimo) | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344,16 mm × 193,59 mm × 359,5 mm × 223,8 mm × 3,2 mm × 3,2 mm.con trattamento superficiale di Antiglare, peso netto di 350 g (Max.). Come prodotto LCM ADS, normalmente nero e trasmissivo, PV156FHM-N20 può fornire 400 cd/m2 di luminosità del display 800:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione sulla simmetria e un tempo di risposta di 30 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto,presentando così una tavolozza di 262K coloriQuesto prodotto ha adottato il sistema di retroilluminazione 10S4P WLED che è stato posizionato come tipo di luce Edge e ha una durata di vita di 30K ore,Con driver a LED. PV156FHM-N20 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connector con tensione di alimentazione di 3.3V (Tipo.)
