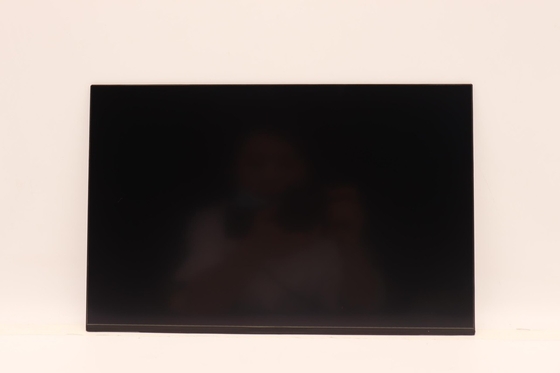

Dettagli:
|
| Marchio: | A.U.O. | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 2560 ((RGB) × 1600, WQXGA 188PPI | Brillantezza: | 600 cd/m2 (min.) |
| Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| B160QAN02.S | LTPS TFT-LCD, LCM | 97.16B04.S71, AUO8E9D | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 16.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 2560 ((RGB) × 1600, WQXGA | Striscia verticale RGB | 0.04488×0.13464 mm | 0.13464×0.13464 mm [188PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 344.678×215.424 mm | - | 349.6 × 223,92 mm | 2.6/4.8 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 435 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 600 cd/m2 (min.), HDR1000 | AHVA, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 89/89/89/89 (tipo) | 8 (Tipo) (Tr+Td), 3 (Tipo) (G a G) (OD) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 1.06B (8-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 95% | 100% | 85% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 96% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.60 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| Mini LED | Tipo di luce diretta | - | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente mini LED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| Mini LED Driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 12.0/21.0V (Min./Max.) | - | 31 W (massimo. | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 546/667mA (tipo/massimo) | 1.8/2.0W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (4 corsie), eDP1.4, HBR3 (8,1G/ corsia) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| I-PEX | 20765-040E-11 | 1 pezzo | 40 perni | 0.5 mm | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344.678 ((W) × 215.424 ((H) mm, dimensioni di contorno di 349.6 ((W) × 223.92 ((H) × 4.8 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 435g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).S può fornire 600 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria, e tempo di risposta di 8 (Typ.) ((Tr+Td), 3 (Typ.) ((G a G) ((OD) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 8 bit + FRC per ogni punto, presentando così una tavolozza di 1,06B colori, anche con prestazioni di gamma di colori del 96% (DCI-P3).Con driver a LED. B160QAN02.S utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da 40 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
