Dettagli:
|
| Marchio: | A.U.O. | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 141PPI | Luminanza: | 400 (tipo.) (² di cd/m) |

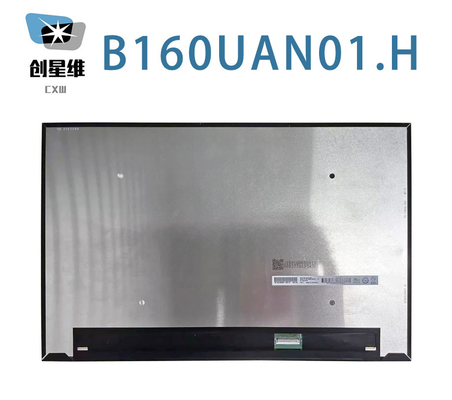

| Informazioni di base: | Marchio | Modello | B160UAN01.H | |
|---|---|---|---|---|
| Tipo | LCM LTPS TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 16.0" | Alias | AUO0B9E | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1200, WUXGA | Punteggio (mm) | 00,05984 × 0,17952 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.17952×0.17952 (H×V) [141PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 344.68 ((H) × 215.42 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 350.38 ((H) × 226.17 ((V) | Profondezza ((mm) | 2.45/4.6 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piegato, T≤3,0 mm) |
| Rapporto di aspetto | 16:10 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 330 g | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 400 (Tipico) | Rapporto di contrasto | 12001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (max.) | Modalità di visualizzazione | AHVA, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 30 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.60 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 81% | sRGB | Copertura al 100% |
| Adobe RGB | Copertura dell'82% | DCI-P3 | Copertura dell'85% | |
| Rec.2020 | 61% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 150 mA (massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.45W (massimo) | |||||
| Tipo di segnale: | eDP (2 corsie), eDP1.4 | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| STM | MSAK24025P30M | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020A | |
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | - | ||
| Consumo | 3.0W (massimo.) | |||||
I pixel del tubo sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344,68 ((W) × 215,42 ((H) mm, dimensioni di contorno di 350,38 ((W) × 226,17 ((H) × 2,6 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 330g, forma di Slim (PCBA Bent, T≤3.0mm).1 rapporto di contrasto trasmissivo, 89/89/89/89 (Max.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria, e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreB160UAN01.H utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
