Dettagli:
|
| Marchio: | A.U.O. | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 2560 ((RGB) × 1600, WQXGA 188PPI | Luminanza: | un ² di 500 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

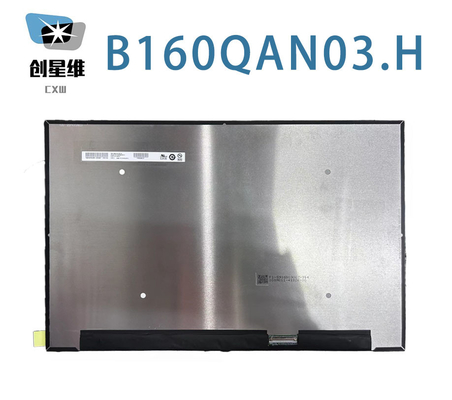

| B160QAN03.H | LTPS TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 500 (Typ.) | 89/89/89/89 (tipo) | 9 (Tip.) ((Tr+Td), 7 (Tip.) ((G a G), 3 (Tip.) ((G a G) ((OD) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | AHVA, normalmente nero, trasmissibile | 1200: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| Variante bianca: | 1.25/1.60 (massimo.) | ||
| Dimensione del pannello: | 16.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 2560 ((RGB) × 1600 [WQXGA] | Striscia verticale RGB | 0.1346×0.1346 [188PPI] | 0.1346 x 0.1346 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 344.68 ((H) × 215.42 ((V) | - | 349.678 ((H) × 224.424 ((V) | 2.6/4.6 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 16:10 (H:V) | Sottile (PCBA piegato, T≤3,0 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 320 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/20.0V (min./tipo/massimo) | - | 4.63W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 545/633mA (tipo/massimo) | 1.8/1.9W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (4 corsie), eDP1.4 | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20765-040E-11A | 0.5 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344,68 ((W) × 215,42 ((H) mm, dimensioni di contorno di 349,678 ((W) × 224,424 ((H) × 4,6 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 320g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).H può fornire 500 cd/m2 luminosità 12001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria, e tempo di risposta di 9 (Typ.) ((Tr+Td), 7 (Typ.) ((G a G), 3 (Typ.) ((G a G) ((OD) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreB160QAN03.H utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da 40 pin Connettore con tensione di alimentazione di 3.3V (Typ.)
