Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 3072 ((RGB) ×1920 226PPI | Luminanza: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

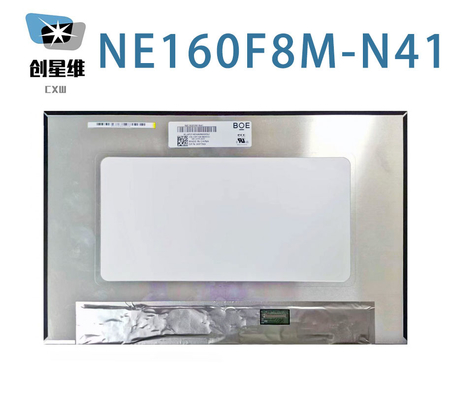

| NE160F8M-N41 | Ossido TFT-LCD, LCM | Dati di riferimento | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 300 (Typ.) | 89/89/89/89 (tipo) | 30 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | AHVA, normalmente nero, trasmissibile | 1500: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 1.07B (8-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 74% | 100% | 78% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.54 (Max.) | ||
| Dimensione del pannello: | 16.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 3072 ((RGB) × 1920 | Striscia verticale RGB | 0.1122×0.1122 [226PPI] | 0.0374×0.1122 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 344.678 ((H) × 215.424 ((V) | - | 349.68 ((H) × 226.12 ((V) | 2.85/5.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 16:10 (H:V) | Sottile (PCBA piegato, T≤3,0 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 380 g (massimo) | - | Antiglare (Haze 25%), rivestimento duro (2H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 11S6P | 6 corde | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | 208 mA (tipo) | 2.5W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 236/349mA (tipo/massimo) | 0.78/1.3W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (4 corsie), eDP1.4a, HBR2 (5.4G/ corsia) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20682-040E | 0.4 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344.678 ((W) × 215.424 ((H) mm, dimensioni di contorno di 349.68 ((W) × 226.12 ((H) × 5.2 ((D) mm,con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (2H), peso netto di 380g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).NE160F8M-N41 può fornire 300 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 8 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 1,07B colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 11S6P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 15K oreNE160F8M-N41 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da 40 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
