Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 3072 ((RGB) ×1920 226PPI | Luminanza: | un ² di 400 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Fornitura di tensione: | 3.3V (tipo.) |

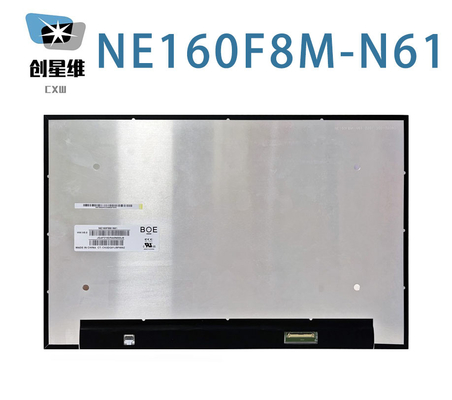

| Informazioni di base: | Marchio del pannello | Modello di pannello | NE160F8M-N61 | |
|---|---|---|---|---|
| Dimensione diagonale | 16.0" | Applicazione | ||
| Tipo di pannello | Ossido TFT-LCD, LCM | Alias del modello | Per il tipo di prodotto: | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 3072 ((RGB) × 1920 | Punte di passo | 0.0374×0,1122 mm (H×V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.1122×0,1122 mm (H×V) [226PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 344.678×215.424 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 3490,68 × 224,52 mm (H × V) | Profondità del profilo | 2.6/4.6 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 330 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 15001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | AHVA, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 25 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.60 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 74% | sRGB | Copertura al 100% |
| Adobe RGB | 78% di copertura | DCI-P3 | Copertura del 77% | |
| Rec.2020 | 55% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 6 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 11S6P | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | 319 mA (massimo) | ||
| Consumo | 3.83W (massimo) | |||||
| Sistema di segnale: | eDP (4 corsie), eDP1.4b, 3.24G/ corsia | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 318 mA (massimo) | ||
| Consumo | 1.05W (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20455-040E-66 | 0.5 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344.678 ((W) × 215.424 ((H) mm, dimensioni di contorno di 349.68 ((W) × 224.52 ((H) × 4.6 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 330g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NE160F8M-N61 può fornire 400 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 11S6P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 15K oreNE160F8M-N61 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
