Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Luminanza: | un ² di 250 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |

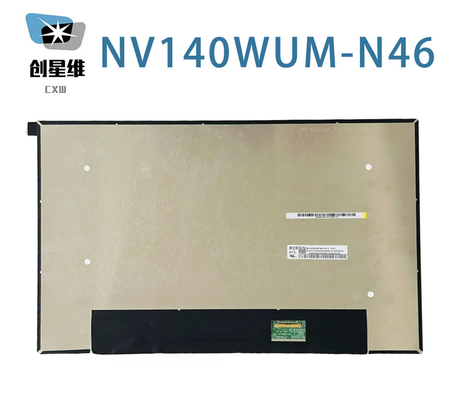

| Informazioni di base: | Marchio | Modello | NV140WUM-N46 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 14.0" | Alias | B.O.A.F. | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1200, WUXGA | Punteggio (mm) | 0.05236 × 0,15708 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.15708×0.15708 (H×V) [161PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 301.594 ((H) × 188.496 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 307.29 ((H) × 199.25 ((V) | Profondezza ((mm) | 3.0/5.0 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piegato, T≤3,0 mm) |
| Rapporto di aspetto | 16:10 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 300 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 250 (Tipico) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | HADS, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 20 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.60 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 46% | sRGB | 63% di copertura |
| Adobe RGB | 48% di copertura | DCI-P3 | 48% di copertura | |
| Rec.2020 | Copertura del 34% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 212 mA (massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.7W (massimo) | |||||
| Tipo di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| W05030-30P-H | 1 pezzo | 30 perni | EDP-30P2L-020V | |||
| Caratteristiche della retroilluminazione: | Forma | 5 corde | Tipo | WLED | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 9S5P | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | 2200,8 mA (massimo) | ||
| Consumo | 2.65W (massimo) | |||||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301.594 ((W) × 188.496 ((H) mm, dimensioni di contorno di 307.29 ((W) × 199.25 ((H) × 5 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 300g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NV140WUM-N46 può fornire 250 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 9S5P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNV140WUM-N46 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Typ.)
