Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Angolo di visione: | 85/85/85/85 (tipo.) |
| Area attiva: | 301.594 ((W) × 188.496 ((H) mm | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Fornitore di energia: | 3.3V (tipo.) |

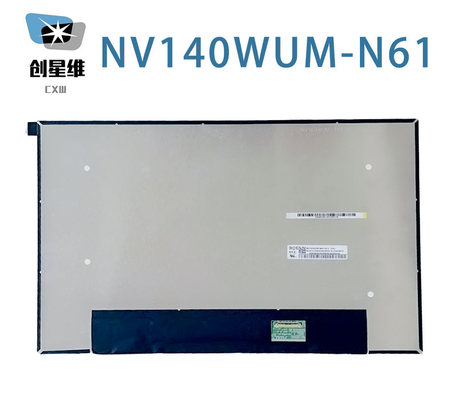

| Informazioni di base: | Marchio | Modello | NV140WUM-N61 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 14.0" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1200, WUXGA | Punteggio (mm) | 0.05236 × 0,15708 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.15708×0.15708 (H×V) [161PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 301.594 ((H) × 188.496 ((V) | Superficie di Bezel ((mm) | - |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
| Rapporto di aspetto | 16:10 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | - | Trattamento | Rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | - | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | HADS, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 25 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.2M (6-bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 46% | sRGB | 63% di copertura |
| Adobe RGB | 48% di copertura | DCI-P3 | 48% di copertura | |
| Rec.2020 | Copertura del 34% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | - | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| STM | MSAK24025P30 | 1 pezzo | 30 perni | 0.5 mm | ||
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | ||||
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301,594 mm, con trattamento superficiale di rivestimento duro (3H),forma tipo di Slim (PCBA Flat), T≤3.2mm). Come prodotto HADS, normalmente nero, LCM trasmissivo, NV140WUM-N61 può fornire un rapporto di contrasto trasmissivo di 800:1, 85/85/85/85 (Typ.)La migliore direzione di visione su Symmetry., e tempo di risposta di 25 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto, presentando così una tavolozza di 16,2M colori,anche con prestazioni di gamma cromatica del 45% (NTSC). Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, con LED Driver.NV140WUM-N61 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, collegato da 30 pin connettore con tensione di alimentazione di 3,3V (Tipo.)
