Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 157PPI | Brillantezza: | 250 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |

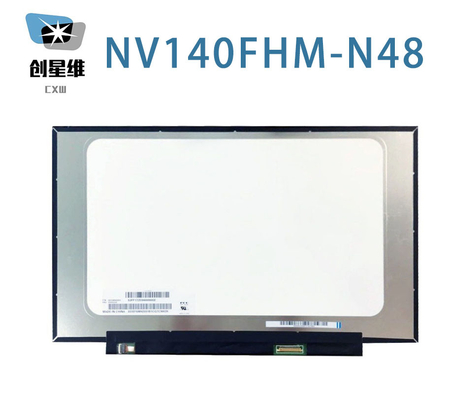

| Informazioni di base: | Marchio | Modello | NV140FHM-N48 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 14.0" | Alias | Per il prodotto: | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1080, FHD | Punteggio (mm) | 0.0537×0.1611 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.1611×0.1611 (H×V) [157PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 309.31 ((H) × 173.99 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 315.9 ((H) × 197.57 ((V) | Profondezza ((mm) | 2.8/3.0 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 280 g (massimo) | Trattamento | |
| Informazioni di base: | Luminanza ((cd/m2) | 250 (Tipico) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | HADS, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 30 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Tipico) | |
| 1931 Color Gamut: | Rapporto NTSC | 45% | sRGB | 63% di copertura |
| Adobe RGB | 48% di copertura | DCI-P3 | 47% di copertura | |
| Rec.2020 | Copertura del 34% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 213 mA (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.7/1.5W (tipo/massimo) | |||||
| Tipo di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| STM | MSAK24025P30 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020T | |
| Caratteristiche della retroilluminazione: | Forma | 4 corde | Tipo | WLED | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 9S4P | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 6.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | - | ||
| Consumo | 2.37W (Tipo) | |||||
con sistema di illuminazione WLED incorporato, con driver LED, senza touch screen. basato sulla scheda dati con versione Rev.P0 rilasciata l'11 giugno 2017,NV140FHM-N48 supporta il display 1920 ((RGB) × 1080 (FHD) con rapporto di aspetto di 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 309.31 ((W) × 173.99 ((H) mm, dimensioni di contorno di 315.9 ((W) × 197.57 ((H) × 3 ((D) mm,peso netto di 280 g (massimoCome prodotto HADS, Normalmente Nero, LCM trasmissivo, NV140FHM-N48 può fornire una luminosità di 250 cd/m2 con un rapporto di contrasto trasmissivo di 800:1,85/85/85/85 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 9S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNV140FHM-N48 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
