Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 13,3» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 166PPI | Brillantezza: | un ² di 250 cd/m |
| Dimensione del profilo: | 300.26 ((W) × 177.47 ((H) × 5 ((D) mm | Angolo di visione: | 85/85/85/85 (tipo) |
| Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |

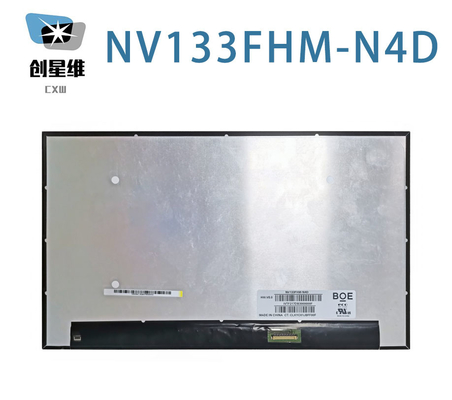

| Informazioni di base: | Marchio del pannello | Modello di pannello | NV133FHM-N4D | |
|---|---|---|---|---|
| Dimensione diagonale | 13.3 | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | BOE09EC | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1080 [FHD] | Punte di passo | 00,051 × 0,153 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.153 × 0,153 mm (H × V) [166PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 2930,76 × 165,24 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 300.26×177,47 mm (H×V) | Profondità del profilo | 3.0.5.0 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fori e parentesi: | Con te | |||
| Altre caratteristiche: | Peso | 260 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 250 cd/m2 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | ADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 20 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25 (tipo) ((5 punti) | |
| 1931 Color Gamut: | Rapporto NTSC | 47% | sRGB | 66% di copertura |
| Adobe RGB | Copertura del 50% | DCI-P3 | Copertura del 49% | |
| Rec.2020 | Copertura del 35% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 4 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 8S4P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | 187.5 mA (massimo) | ||
| Consumo | 2.25W (massimo) | |||||
| Sistema di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 242 mA (massimo) | ||
| Consumo | 0.8W (massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| 30 perni | 1 pezzo | EDP-30P2L-020V | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 293.76 ((W) × 165.24 ((H) mm, dimensioni di contorno di 300.26 ((W) × 177.47 ((H) × 5 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 260g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).NV133FHM-N4D può fornire 250 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 8S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNV133FHM-N4D utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 30 pin con tensione di alimentazione di 3.3V (Typ.).
