Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 157PPI | Brillantezza: | Un ² di 220 Cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

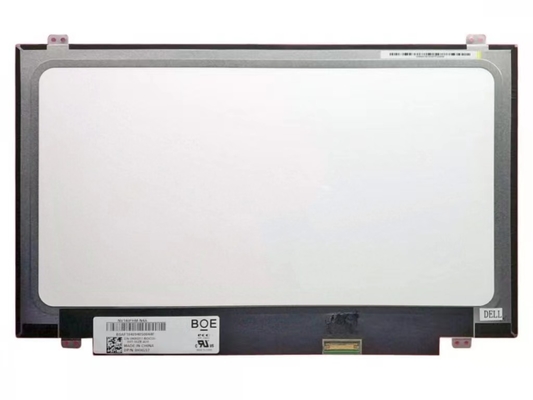

| NV140FHM-N4A | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 220 (tipo) | 85/85/85/85 (tipo) | 30 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ADS, normalmente nero, trasmissibile | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 46% | 63% | 48% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 48% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.54 (Tipo) | ||
| Dimensione del pannello: | 14.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1920 ((RGB) × 1080 [FHD] | Striscia verticale RGB | 0.1611×0.1611 [157PPI] | 0.0537 x 0.1611 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 309.31 ((H) × 173.99 ((V) | - | 320.4 ((H) × 205.1 ((V) | 2.8/3.0 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Sottile (PCBA piatto, T≤3,2 mm) | |
| Montaggio: | Fori per il montaggio della faccia (8 pezzi) su lumache verso l'alto e verso il basso | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 290 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 8S4P | 4 corde | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | - | 2.05W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | b. "tecnologia" per l'elaborazione di dati; | 0.8/1.3W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| UJU | IS050-L30B-C10 | 0.5 mm | 30 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 309.31 ((W) × 173.99 ((H) mm, dimensioni di contorno di 320.4 ((W) × 205.1 ((H) × 3 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 290g (Max.), forma tipo Slim (PCBA Flat, T≤3,2mm).NV140FHM-N4A può fornire 220 cd/m2 luminosità del display 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 46% (NTSC).Questo prodotto ha adottato 8S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNV140FHM-N4A utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
