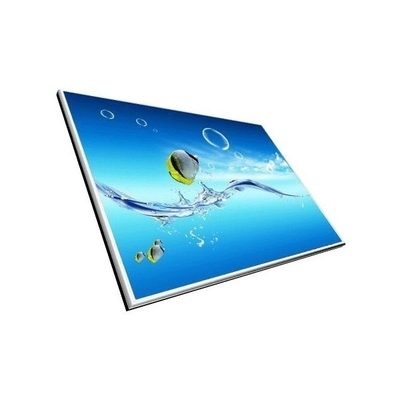

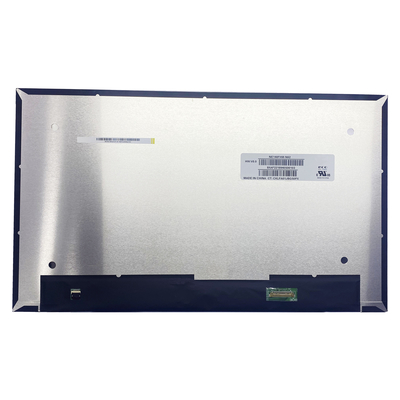

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 157PPI | Brillantezza: | 500 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| NE140FHM-N62 | Ossido TFT-LCD, LCM | Codice di riferimento: | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 500 (Typ.) | 85/85/85/85 (tipo) | 30 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ADS, normalmente nero, trasmissibile | 1500: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 1.07B (8-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 94% | 100% | 89% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 96% | 70% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.60 (Max.) | ||
| Dimensione del pannello: | 14.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1920 ((RGB) × 1080 [FHD] | Striscia verticale RGB | 0.1611×0.1611 [157PPI] | 0.0537 x 0.1611 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 309.312 ((H) × 173.988 ((V) | - | 314.31 ((H) × 185.09 ((V) | 1.81/3.8 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Sottile (PCBA piegato, T≤3,0 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 200 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 10S6P | 6 corde | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | 277.5 mA (tipo/massimo) | 3.33W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 139 mA (massimo) | 0.46W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (2 corsie), eDP1.4, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20455-030E-0 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P2L-020AC | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 309.312 ((W) × 173.988 ((H) mm, dimensioni di contorno di 314.31 ((W) × 185.09 ((H) × 3.8 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 200g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NE140FHM-N62 può fornire 500 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 8 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 1,07B colori, anche con prestazioni di gamma cromatica del 96% (DCI-P3).Questo prodotto ha adottato 10S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno una durata di vita di 15K oreNE140FHM-N62 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 30 pin con tensione di alimentazione di 3.3V (Typ.).
