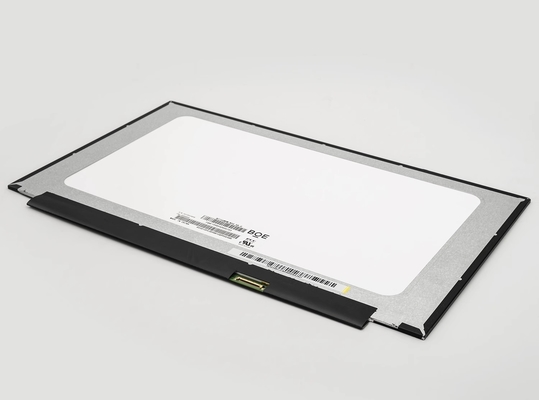

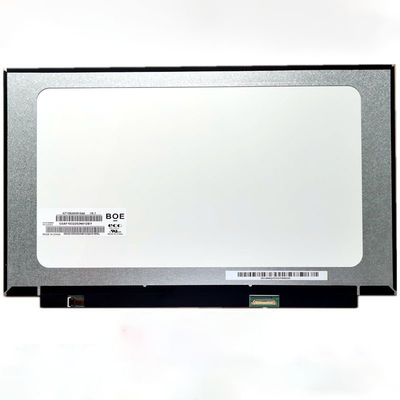

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1366 ((RGB) × 768, WXGA 100PPI | Luminanza: | Un ² di 220 Cd/m |
| Angolo di visione: | 45/45/20/40 (tipo.) (CR≥10) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Marchio | Nome del modello 6 Compatibile | Tipo | Alias del modello |
|---|---|---|---|---|
| NT1comunicazione | a-Si TFT-LCD, LCM | BIO076E | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 15.6" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1366 ((RGB) × 768, WXGA | Striscia verticale RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 344.232×193.536 mm | - | 350.96×216,75 mm | 3.05/3.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 360 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: |
Senza
|
|||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 4001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 45/45/20/40 (tipo) | 12 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 48% | 67% | 50% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.54 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 15K ((Min.) | 9S4P | 4 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 27.0V (massimo) | 17.3mA (tipo) | |||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | - | 2.52W (massimo) | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 233/339mA (tipo/massimo) | 0.77/1.12W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (1 corsia), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||

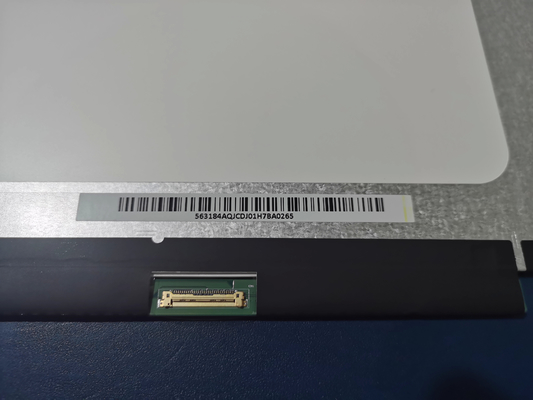

| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| STM | MSAK24025P30 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P1L-030A | |

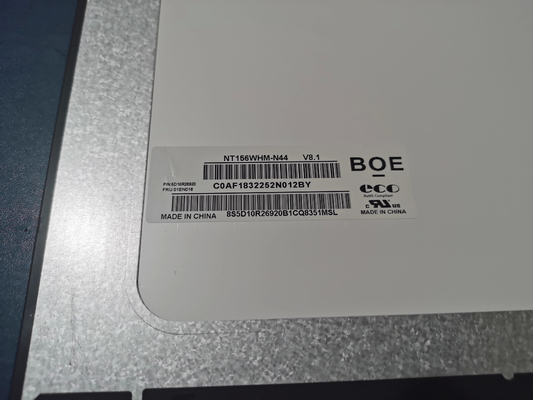

Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344.232 ((W) × 193.536 ((H) mm, dimensioni di contorno di 350.96 ((W) × 216.75 ((H) × 3.2 ((D) mm,con trattamento superficiale di Antiglare, rivestimento rigido (3H), peso netto di 360g (Max.), forma tipo di Slim (PCBA Piatto, T≤3,2mm).:1 rapporto di contrasto trasmissivo, angolo di visione 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 12 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 9S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNT156WHM-N44 utilizza eDP (1 Lane) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
