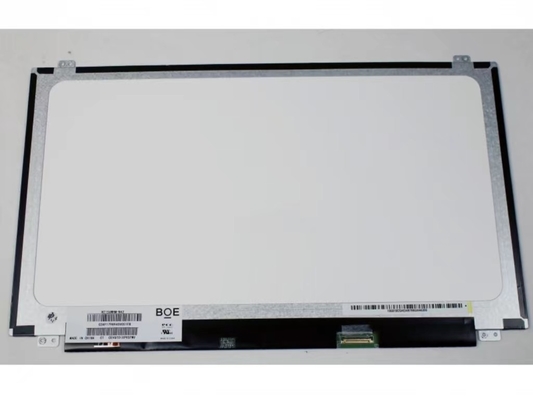

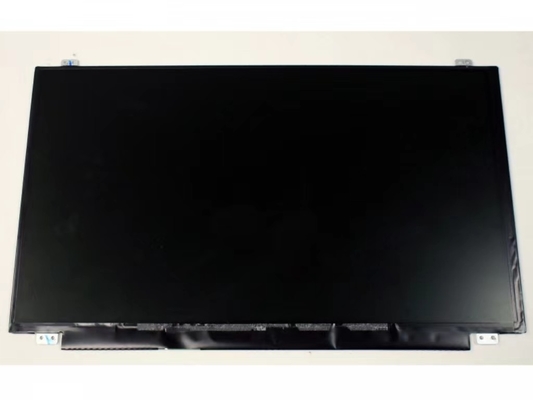

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 15.6" |
|---|---|---|---|
| Risoluzione: | 1366 ((RGB) × 768, WXGA 100PPI | Luminanza: | 220 cd/m2 |
| Angolo di visione: | 45/45/20/40 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio del pannello | Modello di pannello | NT1comunicazione 14 Compatibile | |
|---|---|---|---|---|
| Dimensione diagonale | 15.6" | Applicazione |
|
|
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1366 ((RGB) × 768 [WXGA] | Punte di passo | 0.084 × 0,252 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.252 × 0,252 mm (H × V) [100PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 344.232×193.536 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 359.5 × 223,8 mm (H × V) | Profondità del profilo | 3.05/3.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fori e parentesi: | Fori per il montaggio della faccia (8 pezzi) su lumache verso l'alto e verso il basso | |||
| Altre caratteristiche: | Peso | 370 g (massimo) | Superficie | Antiglare (Haze 25%), rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 220 cd/m2 (Typ.) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 45/45/20/40 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 12 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.54 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 47% | sRGB | Copertura del 67% |
| Adobe RGB | Copertura del 49% | DCI-P3 | Copertura del 49% | |
| Rec.2020 | Copertura del 35% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 4 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 9S4P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | - | ||
| Consumo | 2.6W (massimo) | |||||
| Sistema di segnale: | eDP (1 corsia), eDP1.2, RBR (1,62G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | - | ||
| Consumo | 1.02/1.2W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| UJU | IS050-L30B-C10 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P1L-030A | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344.232 ((W) × 193.536 ((H) mm, dimensioni di contorno di 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 370g (Max.), forma tipo di Slim (PCBA Piatto, T≤3,2mm).:1 rapporto di contrasto trasmissivo, angolo di visione 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 12 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 9S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNT156WHM-N42 utilizza eDP (1 Lane) come sistema di ingresso del segnale, collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
