Dettagli:
|

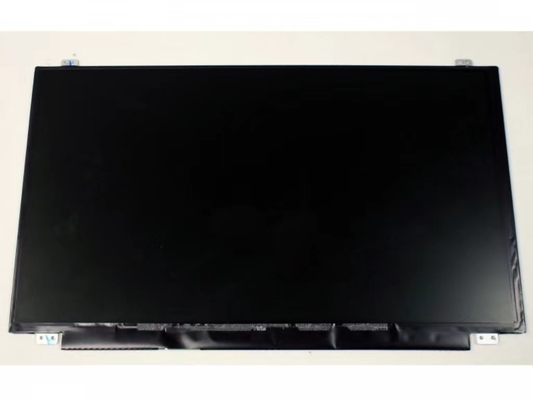

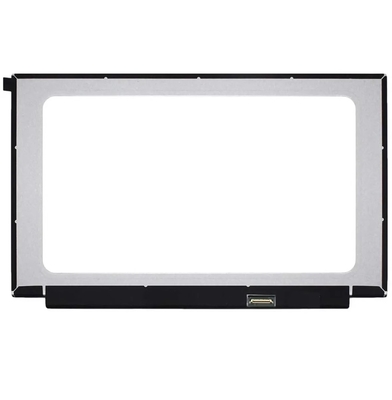

| Marchio: | B.O.E. | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 141PPI | Luminanza: | un ² di 300 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| NV156FHM-N22 | a-Si TFT-LCD, LCM | Dati di riferimento | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 15.6 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 00,05975 × 0,17925 mm | 0.17925×0.17925 mm [141PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del contorno (W × H) | Profondità del profilo |
| 344.16×193,59 mm | - | 350.66×216,15 mm | 3.0/3.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 370 g (massimo) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 12001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 85/85/85/85 (tipo) | Simmetria | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 45% | 63% | 48% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.60 (Max.) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 248 mA (massimo) | 3.3V (tipo) | 0.9W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| STM | MSAK24025P30 | 1 pezzo | 0.5 mm | 30 perni | EDP-30P2L-020I | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 5 corde | 8S5P | 15K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| - | 5.0/12.0/21.0V (min./tipo/massimo) | 2.15W (massimo) | ||||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344,16 mm × 193,59 mm × 350,66 mm × 216,15 mm × 3,2 mm × 3,2 mm.con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 370 g (Max.), forma di Slim (PCBA Flat, T≤3,2 mm).NV156FHM-N22 può fornire 300 cd/m2 luminosità 12001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 8S5P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNV156FHM-N22 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
