Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | un ² di 300 cd/m | Luminanza: | 85/85/85/85 (tipo) |
| Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |

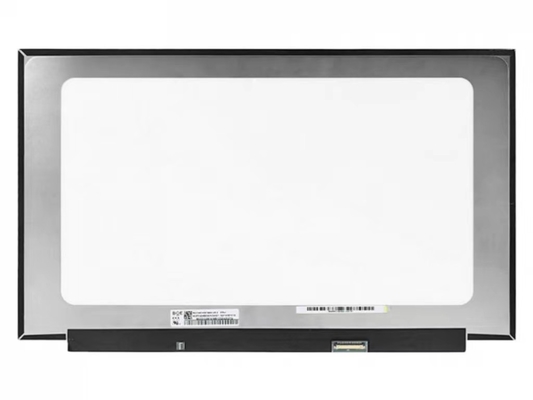

| Informazioni di base: | Marchio | Modello | NV156FHM-N6A | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 15.6" | Alias | BOE0900 BOE098 | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 1920 ((RGB) × 1080, FHD | Punteggio (mm) | 00,05975 × 0,17925 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 344.16 ((H) × 193.59 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 350.66 ((H) × 214.75 ((V) | Profondezza ((mm) | 2.4±0.2 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 280 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 300 (Typ.) | Rapporto di contrasto | 12001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità di visualizzazione | HADS, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 25 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 16.2M (6-bit + FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 73% | sRGB | Copertura del 99% |
| Adobe RGB | Copertura del 76% | DCI-P3 | Copertura del 76% | |
| Rec.2020 | 54% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 227 mA (massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.75W (massimo) | |||||

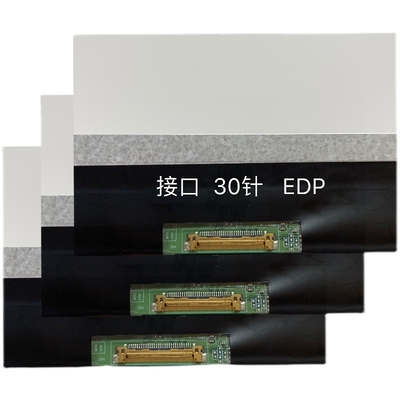

| Tipo di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| STM | MSAK24025P30 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020A | |
| Caratteristiche della retroilluminazione: | Forma | 5 corde | Tipo | WLED | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 10S5P | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Fornitura corrente | - | ||
| Consumo | 3.3W (massimo) | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344,16 mm × 193,59 mm × 350,66 mm × 214,75 mm × 2,6 mm × 2,6 mm.con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 280g (Max.), forma di Slim (PCBA Flat, T≤3,2mm).NV156FHM-N6A può fornire 300 cd/m2 luminosità del display 12001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto, presentando così una palette di 16,2M colori, anche con prestazioni di gamma di colori 100% (sRGB).Questo prodotto ha adottato il sistema di retroilluminazione 10S5P WLED, che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 15K oreNV156FHM-N6A utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
