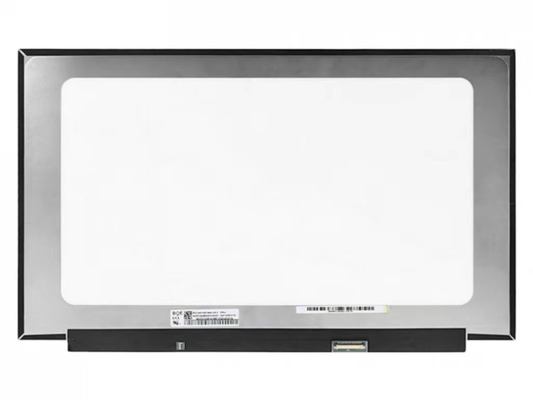

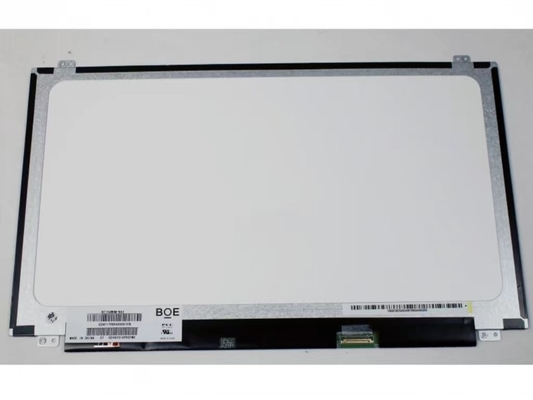

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 11,6» |
|---|---|---|---|
| Risoluzione: | 1366 (RGB) ×768, WXGA 135PPI | Luminanza: | un ² di 250 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| NV116WHM-N47 | a-Si TFT-LCD, LCM | BOE2385 | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 11.6" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1366 ((RGB) × 768, WXGA | Striscia verticale RGB | 00,0625 × 0,1875 mm | 0.1875×0.1875 mm [135PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 256.125×144 mm | - | 268×168 mm | 20,78±0,22 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 200 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 250 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 85/85/85/85 (tipo) | 20 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 51% | 67% | 53% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.67 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 15K ((Min.) | 8S3P | 3 corde | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | 150 mA (massimo) | 1.8W (massimo.) | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 182 mA (tipo) | 0.6W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (1 corsia), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| UJU | IS050-L30B-C10 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P1L-030A | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 256.125 ((W) × 144 ((H) mm, dimensioni di contorno di 268 ((W) × 168 ((H) × 3 ((D) mm, con trattamento superficiale di Antiglare,Rivestimento duro (3H), peso netto di 200g (Max.), forma tipo di Slim (PCBA Piatto, T≤3,2mm).1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato 8S3P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (lato inferiore) e hanno un tempo di vita di lavoro di 15K oreNV116WHM-N47 utilizza eDP (1 Lane) come sistema di ingresso del segnale, collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
