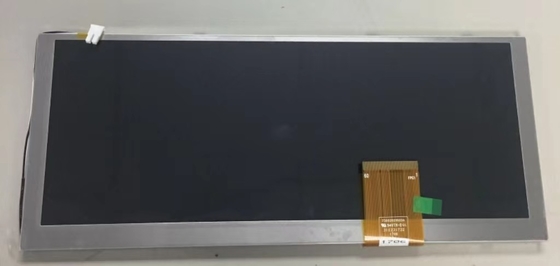

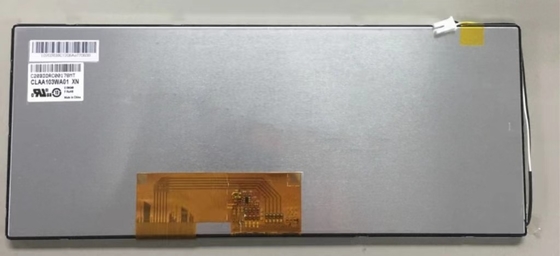

Dettagli:
|
| Marchio: | CPT | Dimensione diagonale: | 10,3» |
|---|---|---|---|
| Risoluzione: | 1280 (RGB) ×480, DVGA 133PPI | Brillantezza: | 800 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C; Livello di vib |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| CLAA103WA01 XN | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28,4 m/s2) |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 800 (Typ.) | 85/85/85/85 (tipo) | 25 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | HFFS, normalmente nero, trasmissibile | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 7488K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.312 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 75% | 92% | 74% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.18/1.43 (Tipo/massimo) | ||
| Prestazioni: | Tecnologia 3D | Visibilità della luce solare | Riflessione |
| - | Leggibile alla luce solare | ||
| Dimensione del pannello: | 10.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1280 ((RGB) × 480 [DVGA] | Striscia verticale RGB | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 83 (H:V) | ||
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 260 g (tipo) | - | Antiglare (Nebbia 25%) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 9S3P | Array | 30K ((Min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 26.96±3.15V | b. "tecnologia" per l'elaborazione di dati; | 5.66W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHSR-02VS-1 | 3.5 mm | 2 perni | 1 pezzo | BLE-2PINS-AC | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (Tipo) | 25/30/0.5/0.5mA (tipo) ((DIDD/AIDD/IGH/IGL) | 486.5/923,5 mW (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 60 perni | 1 pezzo | ||||
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 243,84 mm, una dimensione di contorno di 265,2 mm, una dimensione di area di visualizzazione di 246 mm.84(W) × 94.44(H) mm, con trattamento superficiale di Antiglare (Haze 25%), peso netto di 260g (Tipo).:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 / 8 bit per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 70% (NTSC).Questo prodotto ha adottato 9S3P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 30K oreCLAA103WA01 XN utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da 60 pin FPC con tensione di alimentazione di 3,3/13.22/08.0/-6.0V (tipo) (DVDD/AVDD/VGH/VGL).
