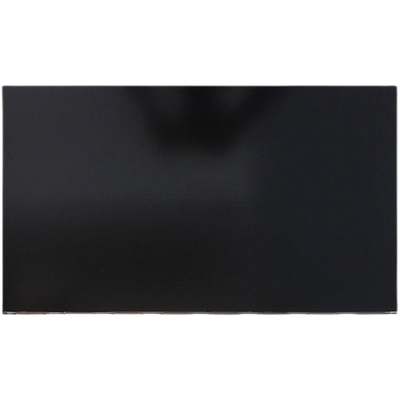

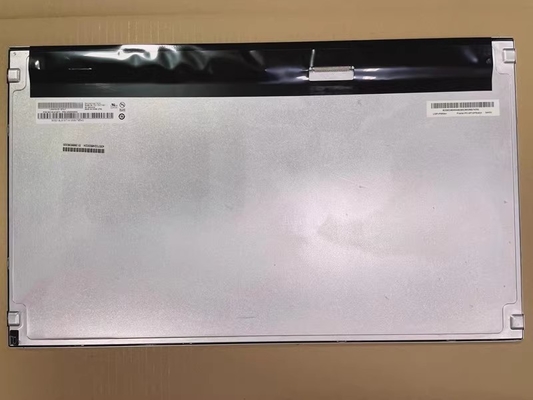

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 21,5" |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 102PPI | Luminanza: | 200 cd/m2 |
| Angolo di visione: | 45/45/25/40 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| HM215WU1-500 | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C | - | ||
| Progettato per: |
|
|||
| Dimensione del pannello: | 21.5 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 0.08275×0.24825 mm | 0.24825×0.24825 mm [102PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 476.64×268,11 mm | 479.8×271,3 mm | 495.6 × 292,2 mm | 7.7/10.7 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | Connessione normale | |
| Fissazione: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 1.79 kg (Typ.) | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 200 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 6001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 45/45/25/40 (tipo) | Alle sei. | 1.5/3.5 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| Variazione di luminosità: | 1.25/1.33 (Tipo/massimo) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 0.9/1.1A (tipo/massimo) | 5.0V (tipo) | 4.5/5.5W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | LVDS (2 ch, 8-bit) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| UJU | IS100-L30R-C23 | 1 pezzo | 10,0 mm | 30 perni | LVDS-30P2C8B-160A | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 4 corde | 16S4P | 30K ((Min.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 48 mA | 34.8/38.4V (tipo/massimo) | 6.68/7.37W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| Collegamento | - No, no. | |||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| E&T | 3708K-S06N-21N | 1 pezzo | 10,0 mm | 6 perni | BLE-6PINS-CCAACC | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 476.64 ((W) × 268.11 ((H) mm, una dimensione di contorno di 495.6 ((W) × 292.2 ((H) × 10.7 ((D) mm, una dimensione di area di visualizzazione di 479.8 ((W) × 271.3 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 1,79 kg (tipo).HM215WU1-500 può fornire 200 cd/m2 luminosità del display 6001 rapporto di contrasto trasmissivo, angolo di visione 45/45/25/40 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 1,5/3,5 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 16S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 30K oreHM215WU1-500 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo- Sì.
