Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 23,8" |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 92PPI | Brillantezza: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| MV238FHM-NF2 | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 23.8 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 00,0915 × 0,2745 mm | 0.2745×0.2745 mm [92PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 5270,04 × 296,46 mm | - | 535 × 313 mm | 8.7/13.7 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | 3 lati senza bordo | |
| Fissazione: | Fori di montaggio posteriori (13-M3) | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 2.20 kg (Typ.) | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 89/89/89/89 (tipo) | Simmetria | 5.x (Tipo) ((G a G) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 85% | 100% | 81% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 87% | 63% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.33 (Tipo/massimo) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 0.76/0.81A (tipo/massimo) | 10.0V (tipo) | 7.6/8.1W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | LVDS (4 ch, 8 bit) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| UJU | IS050-C51B-C39-S | 1 pezzo | 0.5 mm | 51 perni | ||
| UJU | IS050-C41B-C39-S | 1 pezzo | 0.5 mm | 41 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 4 corde | 20S4P | 30K ((Min.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 58 mA (tipo) | 58/59V (tipo/massimo) | 12.99/13.46W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| Collegamento | - No, no. | |||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | BM06B-SHJS-TB ((HF) | 1 pezzo | 10,0 mm | 6 perni | BLE-6PINS-CCAACC | |

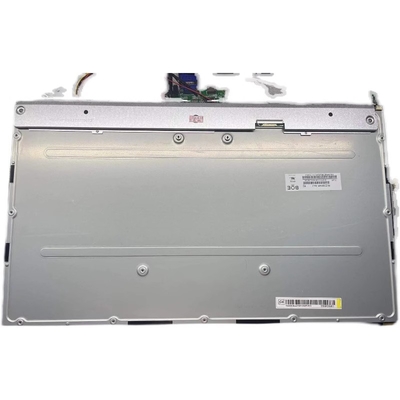

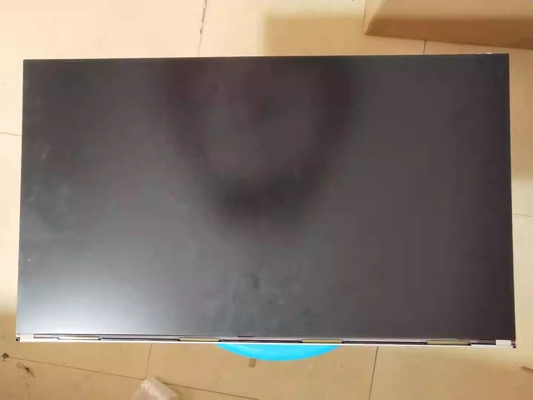

Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 527.04 ((W) × 296.46 ((H) mm, dimensioni di contorno di 535 ((W) × 313 ((H) × 13.7 ((D) mm,con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 2,20 kg (tipo). Come prodotto LCM trasmissivo ADS, normalmente nero, MV238FHM-NF2 può fornire 300 cd/m2 di luminosità del display 1000:1 rapporto di contrasto trasmissivo,89/89/89/89 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 5,x (Tip.) (G a G) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 20S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 30K oreMV238FHM-NF2 utilizza LVDS (4 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 92 pin con tensione di alimentazione di 10.0V (Tipo.).
