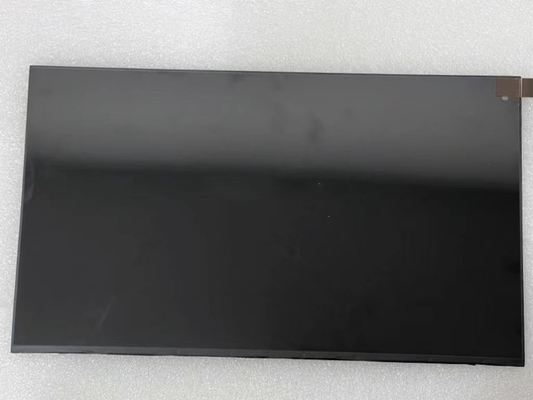

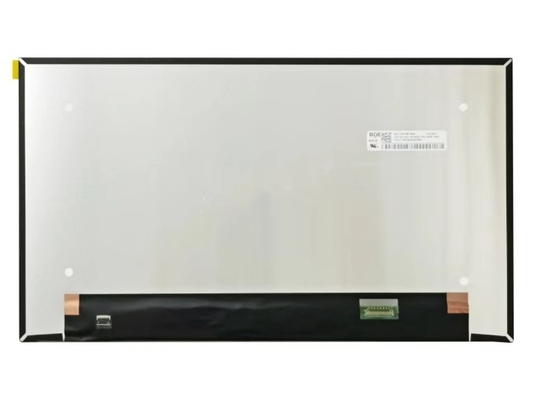

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 13,3» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 166PPI | Luminanza: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 70 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| NE133FHM-N66 | Ossido TFT-LCD, LCM | Codice di produzione | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 70 °C |
| Dimensione dello schermo: | 13.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 00,051 × 0,153 mm | 0.153×0.153 mm [166PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 293.76×165,24 mm | - | 298.76×181,33 mm | 2.2/4.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 210 g (massimo) | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | FFS, normalmente nero, trasmissibile | 14001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 89/89/89/89 (tipo) | 25 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 76% | 100% | 77% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 79% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.54 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 15K ((Min.) | 9S6P | 6 corde | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 5/12/21V (min./tipo/massimo) | 128.3 mA (massimo) | 1.54W (massimo) | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 116/127mA (tipo/massimo) | 0.38/0.42W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (2 corsie), eDP1.4, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| I-PEX | 20682-030E-02 | 1 pezzo | 30 perni | 0.4 mm | EDP-30P2L-020V | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 293.76 ((W) × 165.24 ((H) mm, dimensioni di contorno di 298.76 ((W) × 181.33 ((H) × 4.5 ((D) mm,con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 210 g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).NE133FHM-N66 può fornire 300 cd/m2 luminosità del display 14001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 9S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno una durata di vita di 15K oreNE133FHM-N66 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
