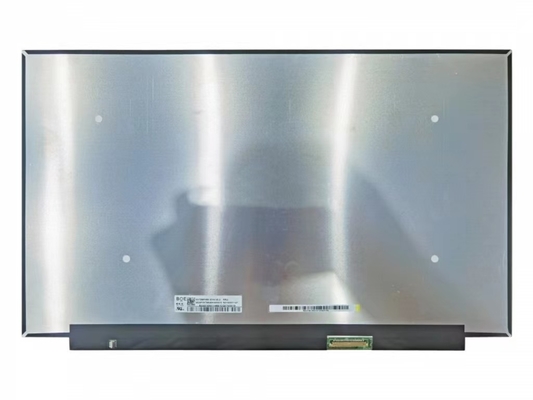

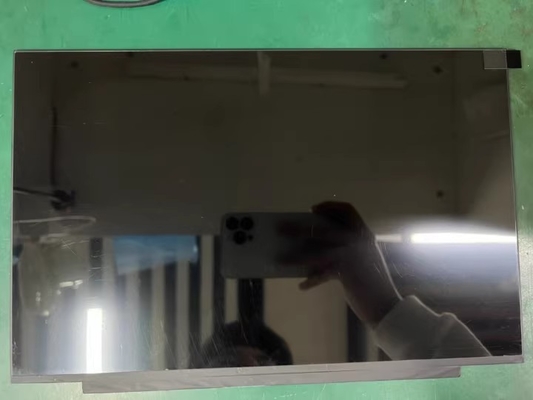

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 2560 ((RGB) × 1600, WQXGA 215PPI | Brillantezza: | un ² di 300 cd/m |
| Angolo di visione: | 80/80/80/80 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | NE140QDM-N6A | |
|---|---|---|---|---|
| Tipo | LCM TFT-LCD ossido | Utilizzato per | ||
| Dimensione dello schermo | 14.0" | Alias | Classificazione: | |
| Ambiente: | Temperatura di stoccaggio. | -20 ~ 60 °C | Temperature operative. | 0 ~~ 50 °C |
| Caratteristiche dei pixel: | Risoluzione | 2560 ((RGB) × 1600, WQXGA | Punteggio (mm) | 0.0393 × 0,1179 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.1179×0.1179 (H×V) [215PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 301.824 ((H) × 188.64 ((V) | Superficie di Bezel ((mm) | - |
| Contorno Dim. ((mm) | 306.824 ((H) × 205.84 ((V) | Profondezza ((mm) | 2.4 (massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | Sottile (PCBA piatto, T≤3,2 mm) |
| Rapporto di aspetto | 16:10 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 240 g (massimo) | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 300 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/80 (tipo) | Modalità di visualizzazione | ADS, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 12 (Tipo) ((Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.306; Y:0.318 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 7002K | Uniformità bianca | 1.25/1.54 (Tipo) | |
| 1931 Color Gamut: | Rapporto NTSC | 71% | sRGB | Copertura al 100% |
| Adobe RGB | 74% di copertura | DCI-P3 | 74% di copertura | |
| Rec.2020 | 53% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 242 mA (massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.8W (massimo.) | |||||
| Tipo di segnale: | eDP (2 corsie), eDP1.4, HBR2 (5.4G/ corsia) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| I-PEX | 20455-030E-76 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020A | |
| Caratteristiche della retroilluminazione: | Forma | 6 corde | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 10S6P | Tempo di vita | 15K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5/12/21V (min./tipo/massimo) | Fornitura corrente | 400 mA (massimo) | ||
| Consumo | 4.8W (massimo.) | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 301.824 ((W) × 188.64 ((H) mm, dimensioni di contorno di 306.824 ((W) × 205.84 ((H) × 2.4 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 240g (Max.), forma di tipo Slim (PCBA Flat, T≤3,2mm).NE140QDM-N6A può fornire 300 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/80/80 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione su Simmetria e tempo di risposta di 12 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 10S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 15K oreNE140QDM-N6A utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
