Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 2560 ((RGB) × 1600, WQXGA 215PPI | Area attiva: | 301.824(L)×188.64(H) mm |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|

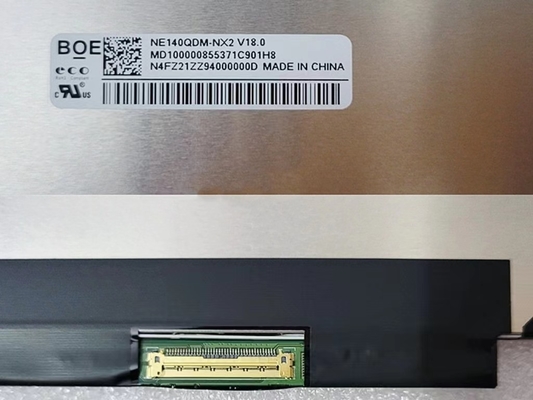

| NE140QDM-NX2 | Ossido TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 14.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Striscia verticale RGB | 00,0393 × 0,1179 mm | 0.1179×0.1179 mm [215PPI] | |

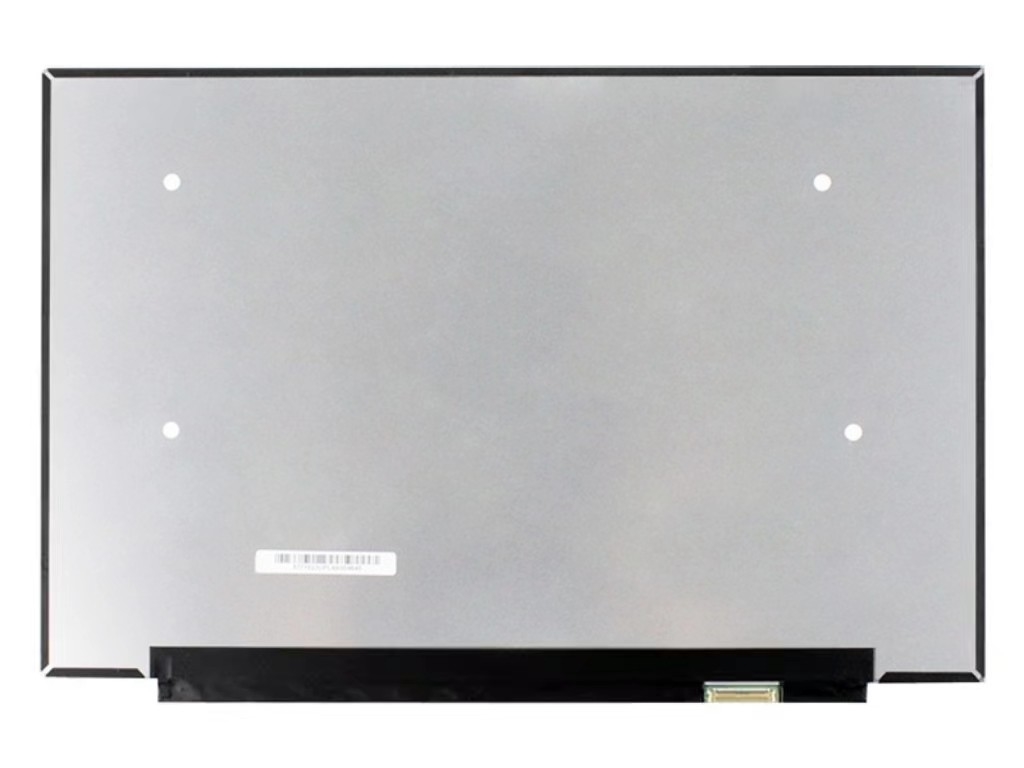

| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 301.824×188,64 mm | - | - | - | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 (W: H) | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fissazione: | Senza | |||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| - | ADS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 89/89/89/89 (tipo) | Simmetria | 25 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| - | 16.7M (8-bit) |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| - | 3.3V (tipo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (2 corsie), eDP1.4, HBR2 (5.4G/ corsia) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| I-PEX | 20455-040E-76 | 1 pezzo | 0.5 mm | 40 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
Il pixel è disegnato in strisce verticale RGB. Per quanto riguarda i dettagli meccanici, ha un'area attiva di 301.824 ((W) × 188.64 ((H) mm, forma di Slim (PCBA Flat, T≤3.2mm).Prodotto LCM trasmissivo, NE140QDM-NX2 può fornire un rapporto di contrasto trasmissivo di 1000: 1, 89/89/89/89 (Typ.) ((CR≥10) (L / R / U / D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr + Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 15K ore, con driver LED.NE140QDM-NX2 utilizza eDP (2 Lanes) come sistema di input del segnale, collegati da 40 pin di connettore con tensione di alimentazione di 3,3V (tipo.).
