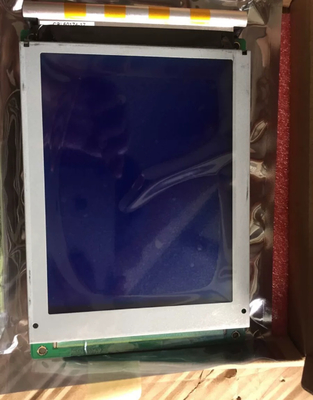

Dettagli:
|
| Marchio: | Optrex | Dimensione diagonale: | 5.2" |
|---|---|---|---|
| Risoluzione: | 240×64 47PPI | Luminanza: | 400 cd/m2 |
| Angolo di visione: | 50/50/35/50 (tipo) | Ambiente: | Temperatura di funzionamento: 10 ~ 40 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| DMF5010NB-FW | STN-LCD, LCM | DMF-5010NB-FW | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 10 ~ 40 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 5.2 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 240×64 | Rettangolo | 00,53 × 0,53 mm | 0.53×0.53 mm [47PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del contorno (W × H) | Profondità del profilo |
| 127.2×33,9 mm | 132.0×39.0 mm | 200 × 66 mm | 23.0 (massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | >3:1 (W: H) | Tipo di paesaggio | ||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 250 g (massimo) | |||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (min.) | STN, modalità blu, trasmettitore | 71 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 50/50/35/50 (tipo) | Alle sei. | 70/260 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| - | Monocromo |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 8.2mA (tipo) | 5.0V (tipo) | - | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 20 perni | |||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo | Diretto | 1 pezzo | 15K (Tip.) | - | |
| CCFL Electrical: | Input corrente | Input di tensione | Consumo | |||
| 5.0±1mA | 270 V (tipo) | |||||
| Voltaggio di accensione | Frequenza della lampada | |||||
| 900V (tipo) | ||||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Conduttore CCFL | |||
| - | Collegamento | - No, no. | ||||
| Interface Detail | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | Quattro pin. | BLL-4PINS-HNNL | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 127,2 ((W) × 33,9 ((H) mm, dimensioni di contorno di 200 ((W) × 66 ((H) × 2,3 ((D) mm, dimensioni di area di visualizzazione di 132,0 ((W) × 39,0 ((H) mm,peso netto di 250 g (massimo.). Come prodotto LCM trasmissivo STN, modalità blu, DMF5010NB-FW può fornire 400 cd/m2 di luminosità del display 7:1 rapporto di contrasto trasmissivo, angolo di visione 50/50/35/50 (Typ.)Direzione migliore di vista alle 6 , e un tempo di risposta di 70/260 (Typ.) ((Tr/Td) ms., presentando così una tavolozza di colori monocromatici.Questo prodotto ha adottato 1 pcs CCFL come è il sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreDMF5010NB-FW utilizza 8-bit parallelo come sistema di ingresso del segnale, che è collegato da 20 pin con tensione di alimentazione di 5,0V (Tipo)
