Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 141PPI | Luminanza: | un ² di 300 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| NV160WUM-NH0 | a-Si TFT-LCD, LCM | Codice di riferimento: | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 16.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1920 ((RGB) × 1200, WUXGA | Striscia verticale RGB | 00,05984 × 0,17952 mm | 0.17952×0.17952 mm [141PPI] | |

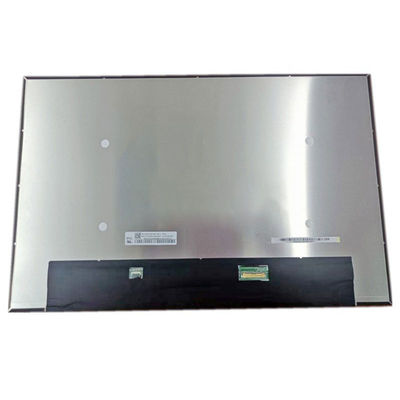

| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 344.68×215,42 mm | - | 349.68×233,52 mm | 20,85±0,15 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 382 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 12001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 85/85/85/85 (tipo) | 20 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 98% | 75% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.43 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 15K ((Min.) | 11S6P | 6 corde | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | 365 mA (massimo) | 4.38W (massimo) | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 179/197mA (tipo/massimo.) | 0.59/0.65W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||

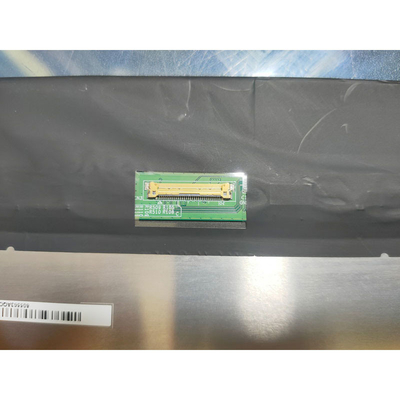

| eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| I-PEX | 20455-030E-0 | 1 pezzo | 30 perni | 0.5 mm | EDP-30P2L-020A | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344,68 ((W) × 215,42 ((H) mm, dimensioni di contorno di 349,68 ((W) × 233,52 ((H) × 3 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 382g (Max.), forma tipo Slim (PCBA Flat, T≤3,2mm).NV160WUM-NH0 può fornire 300 cd/m2 luminosità del display 12001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma cromatica del 98% (sRGB).Questo prodotto ha adottato 11S6P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 15K oreNV160WUM-NH0 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Typ.)
