Dettagli:
|
| Marchio: | CSOT | Dimensione diagonale: | 16.0" |
|---|---|---|---|
| Risoluzione: | 2560 ((RGB) × 1600, WQXGA 188PPI | Brillantezza: | un ² di 500 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| MNG007DA2-3 | LTPS TFT-LCD, LCM | CSO1628 | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 16.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Striscia verticale RGB | 0.04488×0.13464 mm | 0.13464×0.13464 mm [188PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 344.678×215.424 mm | - | 349.68×224,42 mm | 2.6/4.6 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 (W: H) | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 325 g (massimo) | Antiglare, rivestimento duro (3H), riflessione 6,5% (max.) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 500 cd/m2 (tipico), HDR400 | FFS, normalmente nero, trasmissibile | 12001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 89/89/89/89 (tipo) | Simmetria | 9 (Tipo) ((Tr+Td), 3 (Tipo) ((G a G) ((OD) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 1.07B (10-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 76% | 100% | 78% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 79% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.67 (Max.) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| - | 3.3V (tipo) | 2.15W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (4 corsie), eDP1.4 | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| I-PEX | 20455-040E-66 | 1 pezzo | 0.5 mm | 40 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 6 corde | 12S6P | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 377/390mA (tipo/massimo.) | 5.0/12.0/21.0V (min./tipo/massimo) | 4.52/4.68W (tipo/massimo.) | ||||

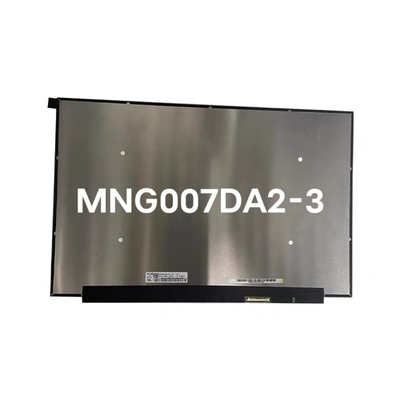

Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344.678 ((W) × 215.424 ((H) mm, dimensioni di contorno di 349.68 ((W) × 224.42 ((H) × 4.6 ((D) mm,con trattamento superficiale di Antiglare, Rivestimento duro (3H), Riflessione 6,5% (Max.), Peso netto di 325g (Max.), Forma di Slim (PCBA Bent, T≤3,0mm).MNG007DA2-3 può fornire 500 cd/m2 luminosità 12001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G a G) ((OD) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 10 bit per ogni punto, presentando così una tavolozza di 1,07B colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 12S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno una durata di vita di 15K oreMNG007DA2-3 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da 40 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
