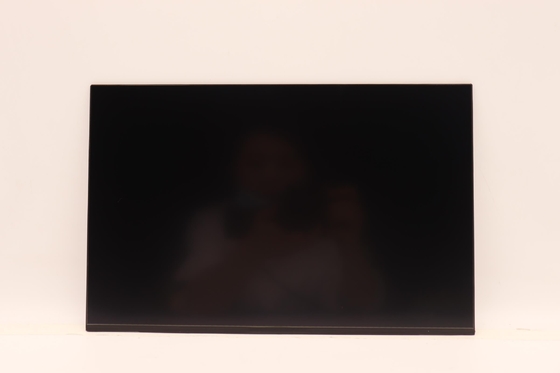

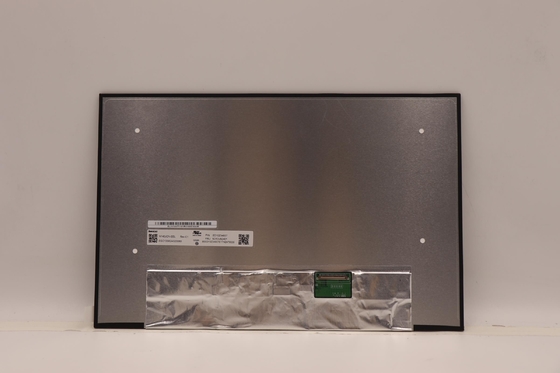

Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Brillantezza: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio del pannello | Modello di pannello | NV140WUM-T02 | |
|---|---|---|---|---|
| Dimensione diagonale | 14.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | Codice di riferimento: | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1200 [WUXGA] | Punte di passo | 00,05236 × 0,15708 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.15708×0.15708 mm (H×V) [161PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 3010,594 × 188,496 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 306.29×198,6 mm (H×V) | Profondità del profilo | 3.0/5.1 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Touch Screen: | Punti di contatto | 10 punti | Segnale TP | I2C (supporto Win10, Win11) |
| Controller TP | Con controller | Dispositivo touch | Tocco sul cellulare | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 300 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 300 cd/m2 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | HADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 20 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 48% | sRGB | Copertura del 65% |
| Adobe RGB | Copertura del 50% | DCI-P3 | Copertura del 49% | |
| Rec.2020 | Copertura del 36% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 5 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 10S5P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | 217 mA (massimo) | ||
| Consumo | 2.6W (massimo) | |||||
| Sistema di segnale: | eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 176/200mA (tipo/massimo) | ||
| Consumo | 0.58/0.6W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||

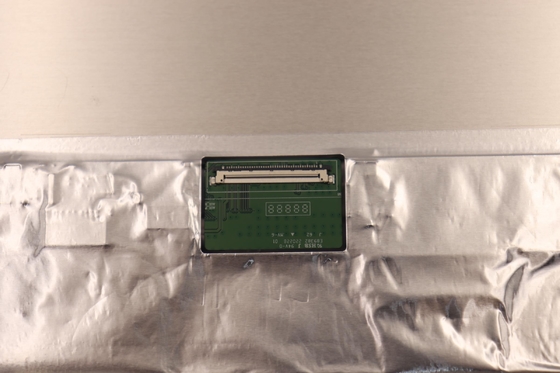

| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSAK24025P40 | 0.5 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301.594 ((W) × 188.496 ((H) mm, dimensioni di contorno di 306.29 ((W) × 198.6 ((H) × 5.1 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 300g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NV140WUM-T02 può fornire 300 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 10S5P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNV140WUM-T02 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
