Dettagli:
|
| Marchio: | Innolex | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Brillantezza: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|

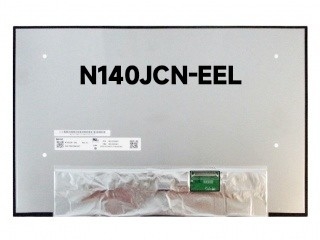

| N140JCN-EEL | a-Si TFT-LCD, LCM | CMN143C | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 14.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1920 ((RGB) × 1200, WUXGA | Striscia verticale RGB | 00,05236 × 0,15708 mm | 0.15708×0.15708 mm [161PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 3010,594 × 188,496 mm | - | 306.6×197,8 mm | 2.85/5.1 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Pannello tattile: | Punti di contatto | Tipo di controllore e segnale | Sistema operativo supportato | Tecnologia |
| 10 punti | Con controller, I2C | Windows OS | Tocco sul cellulare | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 290/310 g (tipo/massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | AAS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 89/89/89/89 (tipo) | 11/9 (Tipo) (Tr/Tf) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 47% | 66% | 50% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 49% | 35% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.54 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 15K ((Min.) | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 5/12/21V (min./tipo/massimo) | 140/200/217mA (min./tipo/massimo) | 2.6W (massimo) | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 273/304mA (tipo/massimo) | 1.0W (massimo.) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (2 corsie), eDP1.4 | Collegamento | |||||

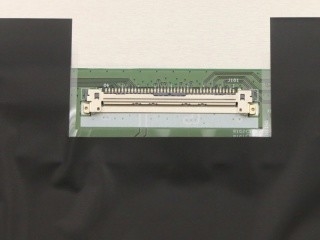

| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| STM | MSAK24025P40M | 1 pezzo | 40 perni | 0.5 mm | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301.594 ((W) × 188.496 ((H) mm, dimensioni di contorno di 306.6 ((W) × 197.8 ((H) × 5.1 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 290/310g (tipo/massimo), forma tipo di Slim (PCBA Bent, T≤3.0mm).N140JCN-EEL può fornire 300 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 11/9 (Typ.) ((Tr/Tf) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreN140JCN-EEL utilizza eDP (2 Lanes) come sistema di ingresso del segnale, collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
