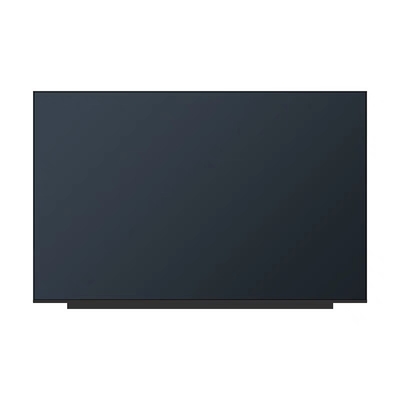

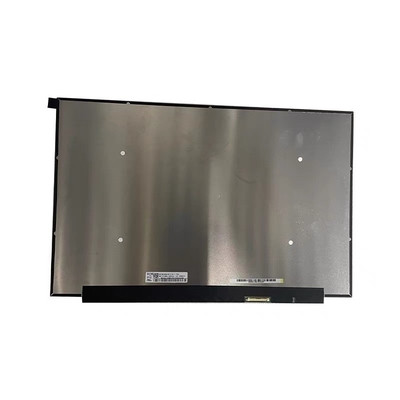

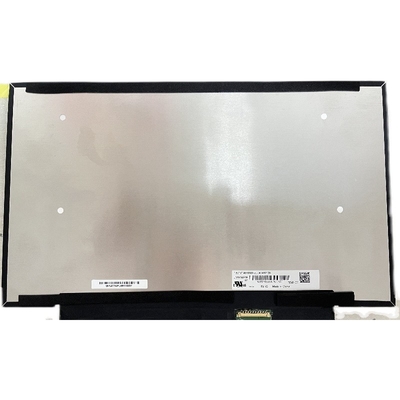

Dettagli:
|
| Marchio: | CSOT | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 161PPI | Brillantezza: | un ² di 400 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio del pannello | Modello di pannello | MNE007JA1-1 | |
|---|---|---|---|---|
| Dimensione diagonale | 14.0" | Applicazione | ||
| Tipo di pannello | LTPS TFT-LCD, LCM | Alias del modello | CSO1404 | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1200 [WUXGA] | Punte di passo | 00,05236 × 0,15708 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.15708×0.15708 mm (H×V) [161PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 3010,594 × 188,496 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 306.65×197.03 mm (H×V) | Profondità del profilo | 2.25/4.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 230 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | FFS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 25 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 73% | sRGB | Copertura del 97% |
| Adobe RGB | Copertura del 76% | DCI-P3 | Copertura del 75% | |
| Rec.2020 | 54% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 6 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 10S6P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | 175 mA (tipo) | ||
| Consumo | 2.1W (massimo) | |||||
| Sistema di segnale: | eDP (2 corsie), eDP1.4, HBR1 (2.7G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | Distanze da un punto a un altro | ||
| Consumo | 400 mW (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20455-030E-66 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P2L-020A | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 301.594 ((W) × 188.496 ((H) mm, dimensioni di contorno di 306.65 ((W) × 197.03 ((H) × 4.5 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 230g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).MNE007JA1-1 può fornire 400 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma cromatica del 96% (sRGB).Questo prodotto ha adottato 10S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 15K oreMNE007JA1-1 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).
