Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 17.3 |
|---|---|---|---|
| Risoluzione: | 1600 ((RGB) × 900, HD+ 106PPI | Brillantezza: | un ² di 250 cd/m |
| Interfaccia del segnale eDP (1 corsia), eDP1.2, HBR1 (2.7G/ corsia), 30 pin Voltaggio di ingresso de: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C | Angolo di visione: | 45/45/15/30 (min.) |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| NT1comunicazione | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 250 (Tipico) | 45/45/15/30 (min.) | 12 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 500: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 61% | 81% | 63% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 63% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.67 (Max.) | ||
| Dimensione del pannello: | 17.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1600 ((RGB) × 900 [HD+] | Striscia verticale RGB | 0.2388×0.2388 [106PPI] | 0.0796×0.2388 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 382.08 ((H) × 214.92 ((V) | - | 389.88 ((H) × 236.52 ((V) | 3.3/3.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Piatto (PCBA Piatto, T3,4~4,0 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 480 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 10S5P | 5 corde | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | 266 mA (massimo) | 3.2W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 213 mA (massimo) | 0.7W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (1 corsia), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||

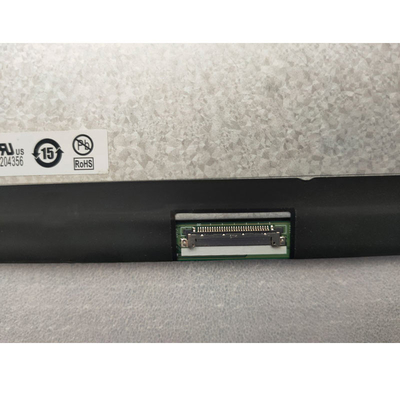

| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| STM | MSAK24025P30 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P2L-020A | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 382.08 ((W) × 214.92 ((H) mm, dimensioni di contorno di 389.88 ((W) × 236.52 ((H) × 3.5 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 480g (Max.), forma tipo di piatto (PCBA piatto, T3.4~4.0mm).NT173WDM-N23 può fornire 250 cd/m2 luminosità del display 5001:1 rapporto di contrasto trasmissivo, angolo di visione 45/45/15/30 (min.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 12 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato 10S5P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNT173WDM-N23 utilizza eDP (1 Lane) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
