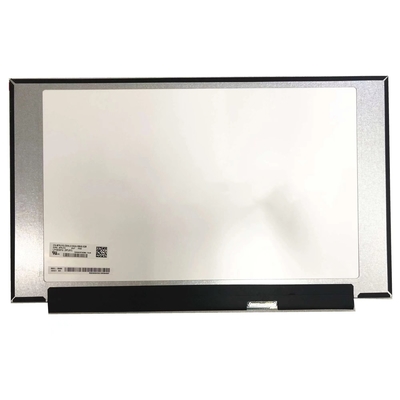

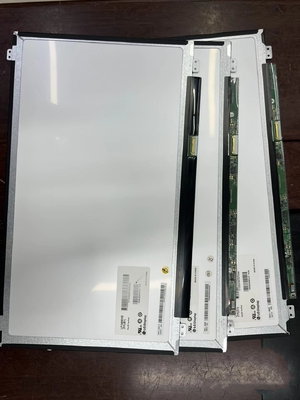

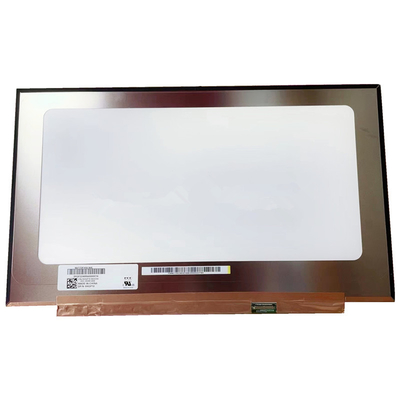

Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 141PPI | Brillantezza: | un ² di 300 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| LP156WFG-SPK1 | a-Si TFT-LCD, LCM | LP156WFG (SP) ((K1), LGD05E4 | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 15.6 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 00,05975 × 0,17925 mm | 0.17925×0.17925 mm [141PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 344.16×193,59 mm | - | 350.66×216,25 mm | 30,00±0,20 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 360 g (massimo) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | IPS, normalmente nero, trasmettitore | 8001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 85/85/85/85 (tipo) | Simmetria | 5 (tipo) ((G a G) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 72% | 99% | 74% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 75% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.40/1.60 (massimo) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 560/667mA (tipo/massimo) | 3.3V (tipo) | 1.85/2.2W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (4 corsie), eDP1.3, HBR2 (5.4G/ corsia) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JAE | HD1S040HA2 | 1 pezzo | 0.5 mm | 40 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 317/321mA (tipo/massimo) | 6.0/12.0/21.0V (min./tipo/massimo) | 3.8/3.85W (tipo/massimo.) | ||||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344,16 mm, dimensioni di contorno di 350,66 mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 360g (Max.), forma tipo Slim (PCBA Flat, T≤3,2mm).LP156WFG-SPK1 può fornire 300 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 5 (Typ.) ((G a G) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreLP156WFG-SPK1 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
