EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2

EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2
EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2 EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2 EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2

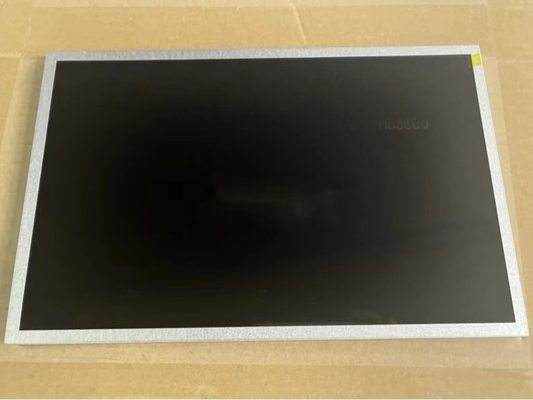

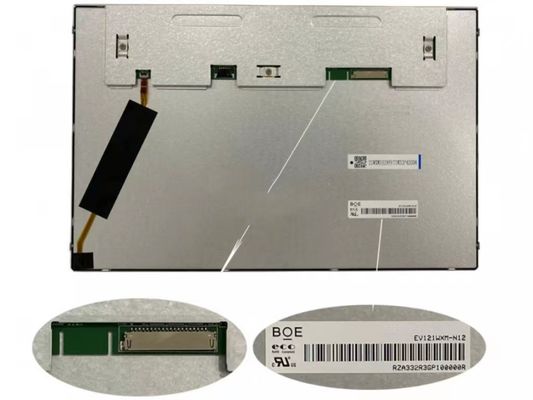

Grande immagine :  EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2

Dettagli:
Luogo di origine: CINESE
Marca: BOE
Certificazione: ISO9001
Numero di modello: EV121WXM-N12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Imballaggi particolari: Imballaggio standard
Tempi di consegna: 1-2 giorni
Termini di pagamento: TT/PAYPAL/ESCROW/Western Union

EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2

descrizione
Marchio: B.O.E. Dimensione diagonale: 12,1»
Risoluzione: 1280 (RGB) ×800, WXGA 124PPI Luminanza: 500 cd/m2

BOE EV121WXM-N12 Caratteristiche di applicazione

Informazioni di base: Marchio Modello Tipo Alias del modello
  EV121WXM-N12 a-Si TFT-LCD, LCM -
Affidabilità: RoHS Temperatura di funzionamento Temperatura di conservazione Resistenza alle vibrazioni
  -20 ~ 70 °C -30 ~ 80 °C



BOE EV121WXM-N12 Caratteristiche meccaniche

Dimensione del pannello: 12.1 pollice
Caratteristiche dei pixel: Risoluzione Disposizione dei pixel Pitch dei punti (W × H) Pitch dei pixel (W × H)
1280 ((RGB) × 800, WXGA Striscia verticale RGB 0.068×0.204 mm 0.204 × 0,204 mm [124PPI]
Dimensioni meccaniche: Area attiva (W × H) Area di bezel (W × H) Dimensione del contorno (W × H) Profondità del profilo
261.12×163,2 mm 264.12×166,2 mm 277.7×180,6 mm 8.7±0,5 mm
Caratteristiche del progetto: Stile del modulo Rapporto di aspetto Orientazione Stile di forma
Rettangolo piatto 16:10 (W: H) Tipo di paesaggio
Fissazione: Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra
Altre caratteristiche: Copertura del pannello Peso Superficie
- TBD Antiglare (Nebbia 25%)



Caratteristiche ottiche BOE EV121WXM-N12

Informazioni di base: Brillantezza Modalità di funzionamento Rapporto di contrasto
500 cd/m2 (Typ.) ADS, normalmente nero, trasmissibile 12001 (Tipico) (Trasmettitore)
L'angolo di visione ((L/R/U/D) Direzione di visione Velocità di risposta
85/85/85/85 (tipo) Simmetria 30 (Tipo) (Tr+Td) (ms)
Display Color: Temperatura del colore Quantità di colore Colore bianco Colorazione
6485K 262K/16.7M (6-bit / 6-bit + Hi-FRC) X:0.313; Y:0.329
1931 Color Gamut: Rapporto NTSC Copertura sRGB Adobe RGB Coverage
77% 100% 78%
Copertura DCI-P3 Copertura Rec.2020 Commenti
80% 57% sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
Variazione di luminosità: 1.25/1.43 (Tipo/massimo)



Caratteristiche dell'interfaccia BOE EV121WXM-N12

Segnale elettrico: Input corrente Input di tensione Consumo
150/180/200mA (min./tipo/massimo) 3.3V (tipo) 0.5/0.59/0.66W (min./tipo/massimo)
Caratteristiche dell' interfaccia: Posizione Tipo Interfaccia
  Collegamento LVDS (1 ch, 6/8-bit)
Interfaccia del segnale: Marchio Modello Importo Pin Pitch Pini Assegnazione di pin
HRS DF19G-20P-1H 1 pezzo 10,0 mm 20 perni



Le caratteristiche della retroilluminazione BOE EV121WXM-N12

Caratteristiche della retroilluminazione: Tipo Posizione Forma Importo La vita ((Orari) Sostituzione
WLED Tipo di luce di bordo (lato inferiore) 4 corde 12S4P 50K ((Min.) -
WLED elettrico: Input corrente Input di tensione Consumo
160 mA (tipo) 38.4/39.6V (tipo/massimo) 6.14/6.34W (tipo/massimo.)
Caratteristiche dell' interfaccia: Posizione Tipo Guida WLED
- Collegamento Con driver a LED
Dettaglio dell'interfaccia Marchio Modello Importo Pin Pitch Pini Assegnazione di pin
STM MSA24038P6 1 pezzo 1.25 mm 6 perni
Guida elettrica: Input corrente Input di tensione Consumo
620 mA (massimo) 12±1,2 V 7.45W (massimo)



Per quanto riguarda i dettagli meccanici, ha un'area attiva di 261.12 ((W) × 163.2 ((H) mm, dimensioni di contorno di 277.7 ((W) × 180.6 ((H) × 9.2 ((D) mm, dimensioni di area di visualizzazione di 264.12 ((W) × 166.2(H) mm, con trattamento superficiale di Antiglare (Haze 25%), peso netto di TBD. Come prodotto LCM trasmissivo ADS, normalmente nero, EV121WXM-N12 può fornire 500 cd/m2 luminosità di visualizzazione 1200:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 262K/16.7M colori, anche con prestazioni di gamma di colori 100% (sRGB).Questo prodotto ha adottato 12S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 50K oreEV121WXM-N12 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (Tipo.



EV121WXM-N12 BOE 12.1" 1280 ((RGB) × 800, 500 cd/m2 0
