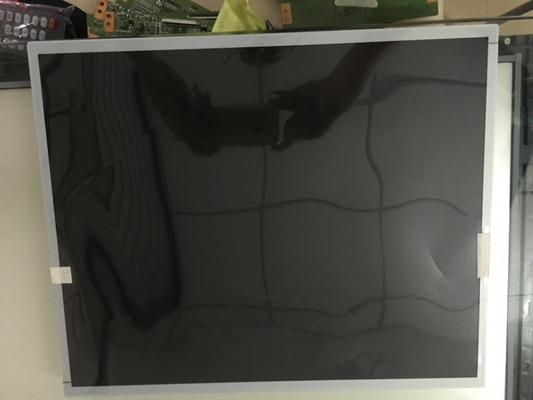

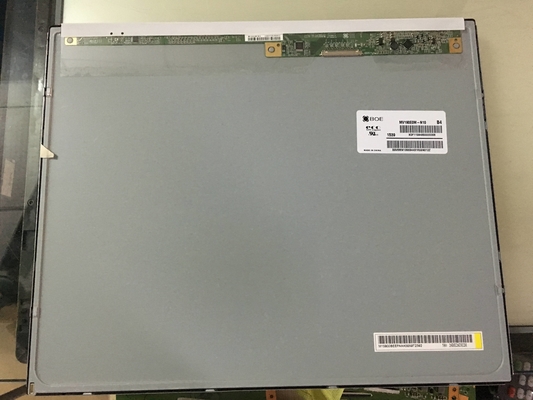

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 19.0" |
|---|---|---|---|
| Risoluzione: | 1280 (RGB) ×1024, SXGA 86PPI | Luminanza: | 250 cd/m2 |
| Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello 1 Compatibile | Tipo di pannello | Alias |
|---|---|---|---|---|
| MV190E0M-N10 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C | - | ||
| Utilizzato per: |
|
|||
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 250 (Tipico) | 89/89/89/89 (tipo) | 8/8 (Tipo) (Tr/Td), 14 (Tipo) (G a G) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ADS, normalmente nero, trasmissibile | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 73% | 92% | 71% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 75% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.33 (massimo) 9 punti | ||
| Dimensione del pannello: | 19.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1280 ((RGB) × 1024 [SXGA] | Striscia verticale RGB | 0.2928×0.2928 [86PPI] | 0.0976 x 0.2928 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 374.784 ((H) × 299.827 ((V) | 378.8 ((H) × 303.0 ((V) | 396 ((H) × 324 ((V) | 8.7/10.4 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 54 (H:V) | Connessione normale | |
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 1.69kg (Typ.) | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato destro) | 15S2P | 2 corde | 30K ((Min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 45 ± 3 V | 95 mA (tipo) | 8.55/9.12W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - No, no. | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | SM06B-SHJH(HF) | 10,0 mm | 6 perni | 1 pezzo | BLE-6PINS-CNAANC | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 0.6/1.1A (tipo/massimo) | 3.0/5.5W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| LVDS (2 ch, 8-bit) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| UJU | IS100-L30R-C23 | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160A | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 374.784 ((W) × 299.827 ((H) mm, una dimensione del contorno di 396 ((W) × 324 ((H) × 10.4 ((D) mm, una dimensione della zona di visualizzazione di 378.8 ((W) × 303.0(H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 1,69Kgs (Tipo).MV190E0M-N10 può fornire 250 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 8/8 (Typ.) ((Tr/Td), 14 (Typ.) ((G a G) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 15S2P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato destro) e hanno un tempo di vita di lavoro di 30K oreMV190E0M-N10 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo- Sì.
