Dettagli:
|
| Marchio: | A.U.O. | Dimensione diagonale: | 24,0" |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 91PPI | Luminanza: | un ² di 250 cd/m |
| Angolo di visione: | 85/85/80/80 (tip.)(CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |

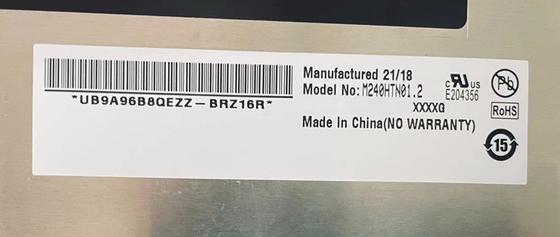

| Informazioni di base: | Marchio del pannello | Modello di pannello | M240HTN01.2 | |
|---|---|---|---|---|
| Dimensione diagonale | 24.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1080 [FHD] | Punte di passo | 00,09225 × 0,27675 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.27675×0.27675 mm (H×V) [91PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 531.36×298,89 mm (H×V) | Zona di Bezel | 535.4 × 303,0 mm (H × V) |
| Il contorno Dim. | 556 × 323,2 mm (H × V) | Profondità del profilo | 9.1/12.0 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | Connessione normale | |
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 10,89±0,08 kg | Superficie | Antiglare (Haze 25%), rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 250 cd/m2 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/80/80 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 3.5/1.5 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (6-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.33 (Tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 73% | sRGB | Copertura del 97% |
| Adobe RGB | Copertura del 75% | DCI-P3 | Copertura del 76% | |
| Rec.2020 | 54% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 4 corde | Tipo di lampada | WLED | Tempo di vita | 30K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 9S4P | Posizione | Tipo di luce di bordo (lato destro) | |
| Lampada elettrica: | Input di tensione | 25.2±2.7V | Input corrente | 90/99mA (tipo/massimo) | ||
| Consumo | 9.1/10.0W (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | Guida lampada | - No, no. | |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| E&T | 3707K-S06N-21L | 10,0 mm | 6 perni | 1 pezzo | BLE-6PINS-CCAACC | |
| Sistema di segnale: | LVDS (2 ch, 8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 5.0V (tipo) | Input corrente | 0.65/0.94A (tipo/massimo) | ||
| Consumo | 3.25/4.7W (tipo/massimo.) | |||||

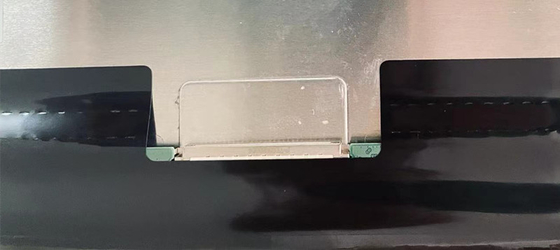

| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSCKT2407P30HB | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160A | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 531,36 mm, una dimensione del contorno di 556 mm, una dimensione della zona di visualizzazione di 535 mm.4 ((W) × 303.0(H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 1,89±0,08Kgs. Come prodotto LCM TN, normalmente bianco, trasmissibile, M240HTN01.2 può fornire 250 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, angolo di visione 85/85/80/80 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 3,5/1,5 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 9S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato destro) e hanno un tempo di vita di lavoro di 30K oreM240HTN01.2 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo.).
