Dettagli:
|
| Marchio: | Chimei Innolux | Dimensione diagonale: | 30.0" |
|---|---|---|---|
| Risoluzione: | 4096 ((LCR) × 2560, DQSXGA 161PPI | Luminanza: | 1200 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

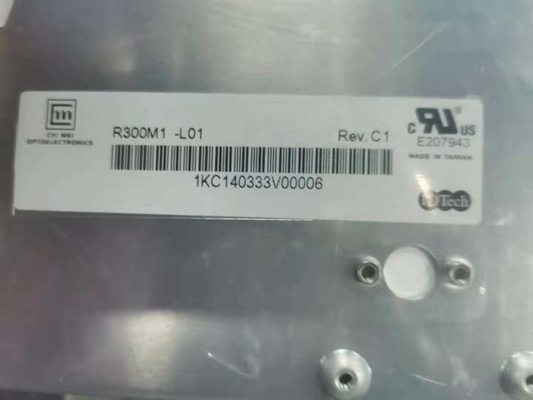

| R300M1-L01 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 1200 (tipo) | 85/85/85/85 (tipo) | 50/15 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | IPS, normalmente nero, trasmettitore | 800: 1 (min.) (trasmissione) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 7984K | Grayscale (10-bit) | X:0.294; Y:0.309 | |
| Variante bianca: | 1.25/1.40 (Tipo/massimo) | ||
| Prestazioni: | Tecnologia 3D | Visibilità della luce solare | Riflessione |
| - | Leggibile alla luce solare | ||
| Dimensione del pannello: | 30.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 4096 ((LCR) × 2560 [DQSXGA] | Striscia verticale LCR | 0.1575×0.1575 [161PPI] | 0.0525 x 0.1575 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 645.12 ((H) × 403.2 ((V) | 649.2 ((H) × 413.5 ((V) | 678 ((H) × 448 ((V) | 49.0±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 16:10 (H:V) | ||
| Montaggio: | Fori di montaggio laterali, fori di montaggio posteriori | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 4.60kg (Typ.) | - | Antiglare (nebbia 40%), rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce diretta | - | - | 50K ((Min.) | - | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 920V (tipo) | 50,3 ± 0,5 mA | |||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 40±3KHz | 1740/2140V (Max.) (Ta=+25/0°C) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con inverter | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | SM14B-PH-SM6-K-TB (HF) | 20,0 mm | 14 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 24.0±1.2V | 3.4A (tipo) | 81.0/98.0W (tipo/massimo.) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 12.0V (tipo) | 0.82/1.15A (tipo/massimo) | 9.84/13.8W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (4 ch, 10 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-RE41S-HF | 0.5 mm | 41 perni | 2 pezzi | ||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 645,12 mm, dimensioni di contorno di 678 mm, dimensioni di area di visualizzazione di 649 mm.2 ((W) × 413.5 ((H) mm, con trattamento superficiale di Antiglare (Haze 40%), rivestimento duro (3H), peso netto di 4,60 kg (tipo).R300M1-L01 può fornire 1200 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥20) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 50/15 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 10 bit per ogni puntoQuesto prodotto ha adottato CCFL come sistema di retroilluminazione che è stato posizionato come tipo di luce diretta e ha una durata di vita di 50K ore, con inverter.R300M1-L01 utilizza LVDS (4 ch, 10 bit) in quanto è un sistema di ingresso del segnale, che è collegato da un connettore a 82 pin con tensione di alimentazione di 12,0V (Typ.).
