LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale

LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale
LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale

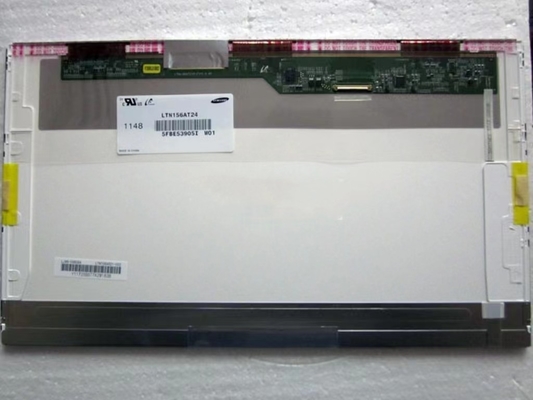

Grande immagine :  LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale

Dettagli:
Luogo di origine: Cina
Marca: Samsung
Certificazione: ISO9001
Numero di modello: LTN156AT24-W01
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Imballaggi particolari: Imballaggio standard
Tempi di consegna: 1-2 giorni
Termini di pagamento: TT/PAYPAL/ESCROW/Western Union

LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale

descrizione
Marchio: SAMSUNG Dimensione diagonale: 15.6"
Risoluzione: 1366 ((RGB) × 768, WXGA 100PPI Luminanza: 220 cd/m2
Angolo di visione: 45/45/15/30 (tipo) Max. Valutazioni: Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C

Le caratteristiche dell'applicazione Samsung LTN156AT24-W01

Informazioni di base: Marchio Modello 16 Compatibile Tipo Alias del modello
  LTN156AT24-W01 a-Si TFT-LCD, LCM SEC324A
Affidabilità: RoHS Temperatura di funzionamento Temperatura di conservazione Resistenza alle vibrazioni
  0 ~ 50 °C -20 ~ 60 °C



Samsung LTN156AT24-W01 Caratteristiche meccaniche

Dimensione del pannello: 15.6 pollici
Caratteristiche dei pixel: Risoluzione Disposizione dei pixel Pitch dei punti (W × H) Pitch dei pixel (W × H)
1366 ((RGB) × 768, WXGA Striscia verticale RGB 0.084×0.252 mm 0.252 × 0,252 mm [100 PPI]
Dimensioni meccaniche: Area attiva (W × H) Area di bezel (W × H) Dimensione del contorno (W × H) Profondità del profilo
344.232×193.536 mm 348.8×197.0 mm 359.3 × 209,5 mm 5.1/5.5 (tipo/massimo) mm
Caratteristiche del progetto: Stile del modulo Rapporto di aspetto Orientazione Stile di forma
Rettangolo piatto 16:9 (W: H) Tipo di paesaggio Cuneo (PCBA piegato, T≥5,2 mm)
Fissazione: Fori di montaggio laterali (8-M2) sulla lunetta sinistra, destra
Altre caratteristiche: Copertura del pannello Peso Superficie
- 450 g (massimo) Rilascio (Nebbia 0%), rivestimento duro (3H)



Samsung LTN156AT24-W01 Caratteristiche ottiche

Informazioni di base: Brillantezza Modalità di funzionamento Rapporto di contrasto
220 cd/m2 (Typ.) TN, normalmente bianco, trasmissibile 4001 (Tipico) (Trasmettitore)
L'angolo di visione ((L/R/U/D) Direzione di visione Velocità di risposta
45/45/15/30 (tipo) Alle sei. 16 (Tipo) (Tr+Td) (ms)
Display Color: Temperatura del colore Quantità di colore Colore bianco Colorazione
6485K 262K (6-bit) X:0.313; Y:0.329
1931 Color Gamut: Rapporto NTSC Copertura sRGB Adobe RGB Coverage
60% 79% 62%
Copertura DCI-P3 Copertura Rec.2020 Commenti
62% 45% sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
Variazione di luminosità: 1.70 (massimo) 13 punti



Interfaccia Samsung LTN156AT24-W01

Segnale elettrico: Input corrente Input di tensione Consumo
240/264mA (tipo/massimo) 3.3V (tipo) 0.79W (tipo)
Caratteristiche dell' interfaccia: Posizione Tipo Interfaccia
  Collegamento LVDS (1 ch, 6 bit)
Interfaccia del segnale: Marchio Modello Importo Pin Pitch Pini Assegnazione di pin
I-PEX 20455-040E-12 1 pezzo 0.5 mm 40 perni LVDS-40P1C6B-040B



Le caratteristiche della retroilluminazione Samsung LTN156AT24-W01

Caratteristiche della retroilluminazione: Tipo Posizione Forma Importo La vita ((Orari) Sostituzione
WLED Tipo di luce di bordo 1 stringa 4S1P 10K ((Min.) -
WLED elettrico: Input corrente Input di tensione Consumo
115 mA (tipo) 26.4V (tipo)
Caratteristiche dell' interfaccia: Posizione Tipo Guida WLED
- Incluso nell'interfaccia del segnale Con driver a LED
Guida elettrica: Input corrente Input di tensione Consumo
- 6.0/12.0/24.0V (min./tipo/massimo) 3.9W (massimo)



Per quanto riguarda i dettagli meccanici, ha un'area attiva di 344.232 ((W) × 193.536 ((H) mm, dimensioni di contorno di 359.3 ((W) × 209.5 ((H) × 5.5 ((D) mm, dimensioni di area di visualizzazione di 348.8 ((W) × 197.0(H) mm, con trattamento superficiale di Glare (Haze 0%), rivestimento duro (3H), peso netto di 450 g (Max.), forma di tipo di cuneo (PCBA Bent, T≥5.2mm).LTN156AT24-W01 può fornire 220 cd/m2 luminosità del display 4001:1 rapporto di contrasto trasmissivo, angolo di visione 45/45/15/30 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 16 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato 4S1P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno una durata di 10K oreLTN156AT24-W01 utilizza LVDS (1 ch, 6-bit) come sistema di ingresso del segnale, che è collegato da 40 pin di connettore con tensione di alimentazione di 3.3V (Typ.).



LTN156AT24-W01 Samsung 15.6" 1366 ((RGB) × 768, 220 cd/m2 display LCD industriale 0
