Dettagli:
|
| Marchio: | SAMSUNG | Dimensione diagonale: | 17,0» |
|---|---|---|---|
| Risoluzione: | 1280 ((RGB) × 1024, SXGA 96PPI | Luminanza: | 280 cd/m2 |
| Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 65 °C |

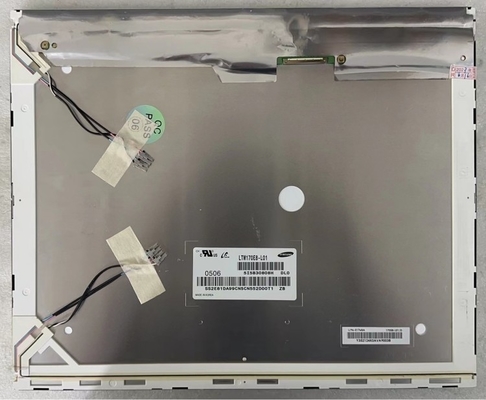

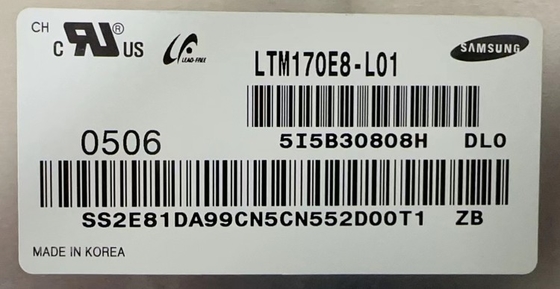

| Informazioni di base: | Marchio del pannello | Modello di pannello | LTM170E8-L01 3 Compatibile | |
|---|---|---|---|---|
| Dimensione diagonale | 17.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 65 °C |
| Caratteristiche dei pixel: | Format pixel | 1280 ((RGB) × 1024 [SXGA] | Punte di passo | 00,088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 3370,92 × 270,336 mm (H × V) | Zona di Bezel | 3400,92 × 273,336 mm (H × V) |
| Il contorno Dim. | 354.9 × 290,3 mm (H × V) | Profondità del profilo | 120,8±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 54 (H:V) | Stile di forma | Connessione normale | |
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 1.70kg (massimo.) | Superficie | Antiglare (Haze 44%), rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 280 cd/m2 (Typ.) | Rapporto di contrasto | 15001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | PVA, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 15/10 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | - | |
| 1931 Color Gamut: | Rapporto NTSC | 71% | sRGB | Copertura al 100% |
| Adobe RGB | 74% di copertura | DCI-P3 | 74% di copertura | |
| Rec.2020 | 53% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Tempo di vita | 50K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 4 pezzi | Posizione | Tipo di luce di bordo (alto e basso) | |
| Lampada elettrica: | Input di tensione | 630 V (tipo) | Input corrente | 3.0/6.5/7.5mA (min./tipo/massimo) | ||
| Frequenza | 40/60KHz (min./max.) | Voltaggio di partenza | 1210/1580V (massimo) (Ta=+25/0°C) | |||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| Yeonho | 35001HS-02L | 3.5 mm | 2 perni | 4 pezzi | BLL-2PINS-HL | |
| Sistema di segnale: | LVDS (2 ch, 8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 5.0V (tipo) | Input corrente | 0.8A (tipo) | ||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||

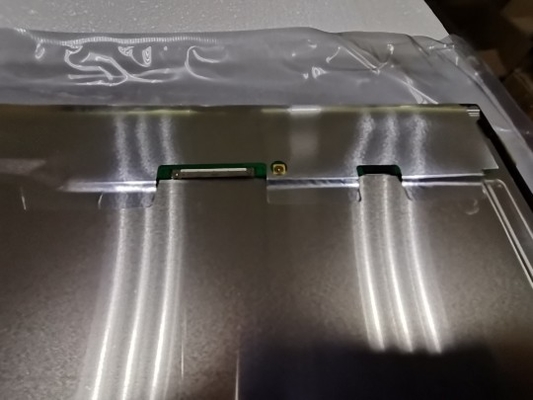

| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| UJU | IN-30-OB100 | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160A | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 337.92 ((W) × 270.336 ((H) mm, una dimensione di contorno di 354.9 ((W) × 290.3 ((H) × 13.3 ((D) mm, una dimensione di area di visualizzazione di 340.92 ((W) × 273.336 ((H) mm, con trattamento superficiale di Antiglare (Haze 44%), rivestimento duro (3H), peso netto di 1,70 kg (Max.).LTM170E8-L01 può fornire 280 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 15/10 (Typ.) ((Tr/Td) ms.Scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio di 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 4 pcs CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (alto e basso) e hanno un tempo di vita di lavoro di 50K oreLTM170E8-L01 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo.).
