Dettagli:
|
| Marchio: | SAMSUNG | Dimensione diagonale: | 22.0" |
|---|---|---|---|
| Risoluzione: | 1680 (RGB) ×1050, WSXGA+ 90PPI | Brillantezza: | 250 cd/m2 |
| Angolo di visione: | 85/85/80/80 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

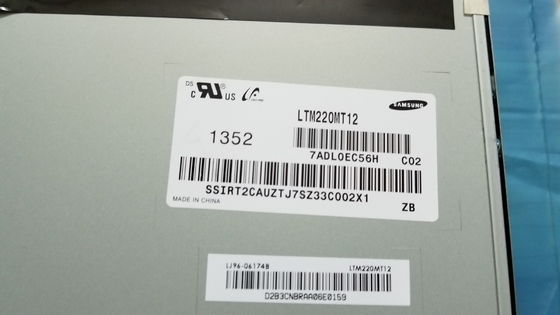

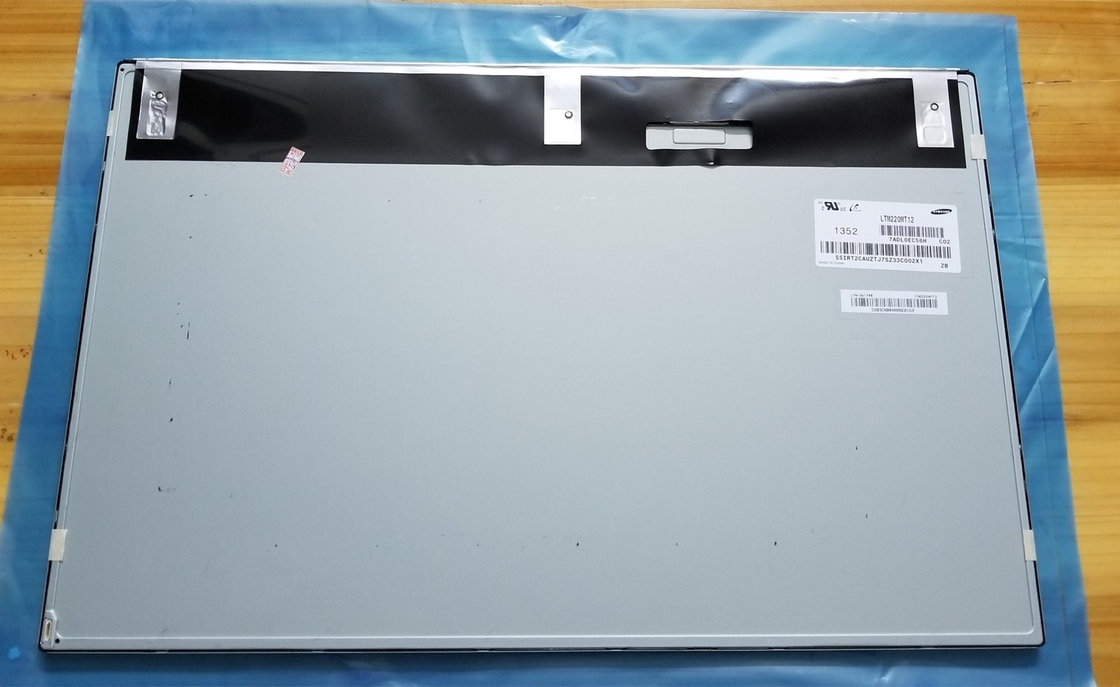

| LTM220MT12 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 250 (Tipico) | 85/85/80/80 (tipo) | 5 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| - | TN, normalmente bianco, trasmissibile | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 90% | 70% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.33 (massimo) 9 punti | ||
| Dimensione del pannello: | 22.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1680 ((RGB) × 1050 [WSXGA+] | Striscia verticale RGB | 0.282×0.282 [90PPI] | 0.094 x 0.282 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 473.76 ((H) × 296.1 ((V) | 477.7 ((H) × 300.1 ((V) | 493.7 ((H) × 320.1 ((V) | 10.2/10.7 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 16:10 (H:V) | Connessione normale | |
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 2.20 kg (massimo.) | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 10S3P | 3 corde | 40K (min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 30.0V (tipo) | 100/130mA (tipo/massimo) | 9.0W (Tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| molex | 104086-0410 | 1.25 mm | 4 perni | 1 pezzo | BLE-4PINS-ACCC | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 1.5A (tipo) | 5.5W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (2 ch, 8-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| UJU | IS100-L30B-C23 | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160A | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 473.76 ((W) × 296.1 ((H) mm, una dimensione di contorno di 493.7 ((W) × 320.1 ((H) × 10.7 ((D) mm, una dimensione di area di visualizzazione di 477.7 ((W) × 300.1 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 2,20 kg (Max.).LTM220MT12 può fornire 250 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 85/85/80/80 (Typ.) (CR≥10) (L/R/U/D) angolo di visione e tempo di risposta di 5 (Typ.) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 10S3P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 40K oreLTM220MT12 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo.).
