Dettagli:
|
| Marchio: | SAMSUNG | Dimensione diagonale: | 22.0" |
|---|---|---|---|
| Risoluzione: | 1680 (RGB) ×1050, WSXGA+ 90PPI | Luminanza: | 250 cd/m2 |
| Angolo di visione: | 80/80/80/80 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|

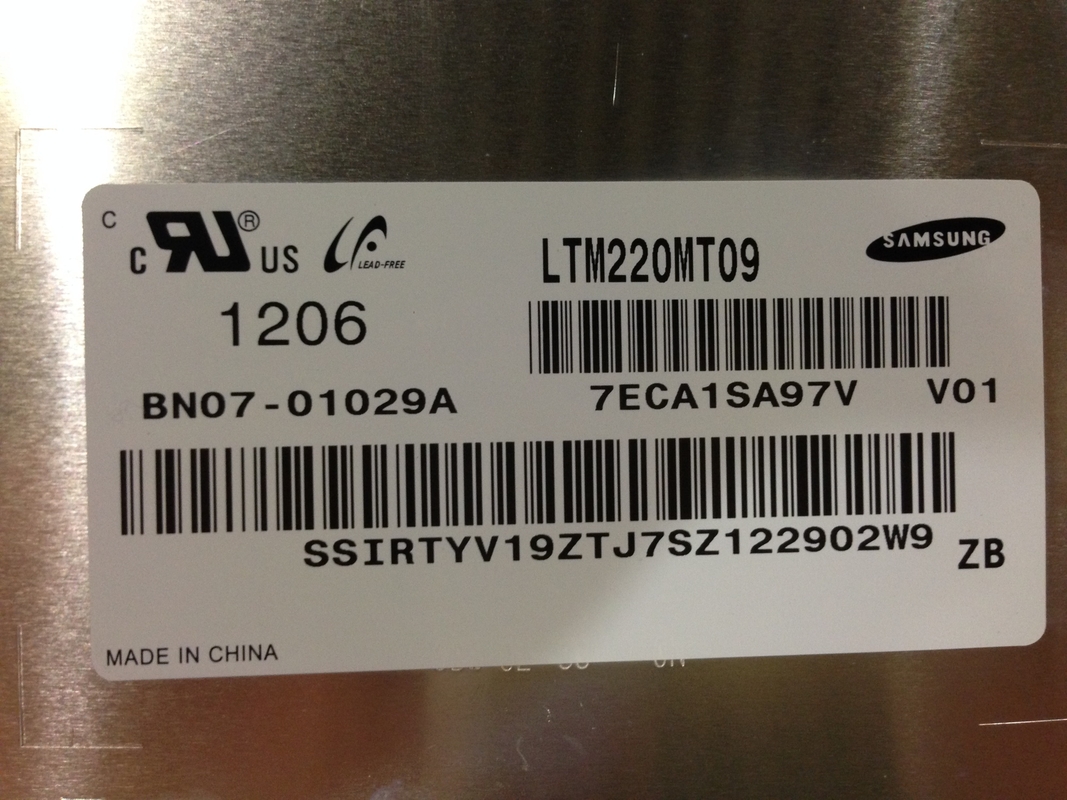

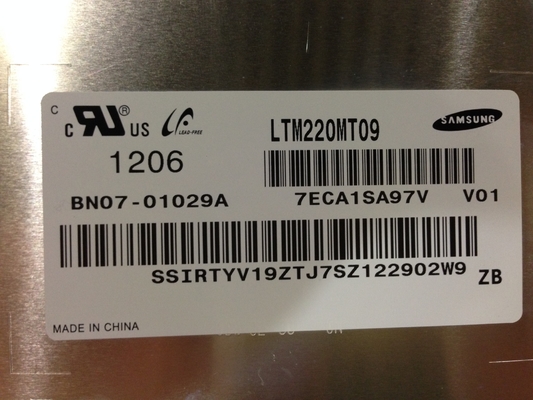

| LTM220MT09 | a-Si TFT-LCD, LCM | - | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 22.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1680 ((RGB) × 1050, WSXGA+ | Striscia verticale RGB | 00,094 × 0,282 mm | 0.282×0.282 mm [90PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 4730,76 × 296,1 mm | 477.7×300.1 mm | 493.7×320.1 mm | 7.7/10.7 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | Connessione normale | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 10,90 kg (massimo) | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| - | 80/80/80/80 (tipo) | 5 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 72% | 99% | 75% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 75% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.33 (massimo) 9 punti | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato destro) | 30K ((Min.) | 9S3P | 3 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 290,7/31,5 V (tipo/massimo) | 120 mA (tipo) | 10.69W (Tipo.) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | |||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| molex | 104086-0410 | 1 pezzo | 4 perni | 1.25 mm | BLE-4PINS-ACCC | |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 1.7/2.1A (tipo/massimo) | 8.5W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (2 ch, 8-bit) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| P-TWO | 196308-30041 | 1 pezzo | 30 perni | 10,0 mm | LVDS-30P2C8B-160A | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 473.76 ((W) × 296.1 ((H) mm, una dimensione di contorno di 493.7 ((W) × 320.1 ((H) × 10.7 ((D) mm, una dimensione di area di visualizzazione di 477.7 ((W) × 300.1 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 1,90 kg (Max.).LTM220MT09 può fornire 250 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/80/80 (tipo) (CR≥10) (L/R/U/D) e tempo di risposta di 5 (tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 9S3P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato destro) e hanno un tempo di vita di lavoro di 30K oreLTM220MT09 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo.).
