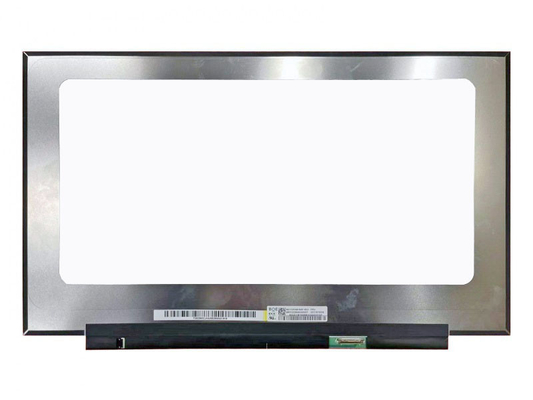

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 17.3 |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) × 1080, FHD 127 PPI | Angolo di visione: | 85/85/85/85 (tipo) |
| Voltaggio di ingresso: | 3.3V (tipo.) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| NV173FHM-N4E | a-Si TFT-LCD, LCM | - | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 17.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 0.0663×0.1989 mm | 0.1989×0.1989 mm [127PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 3810,888 × 214,812 mm | - | 3890,89 × 238,31 mm | 3.3±0,2 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | Piatto (PCBA Piatto, T3,4~4,0 mm) | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| - | - | Rivestimento duro (3H) | ||
| Fori e parentesi: | Senza | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| - | ADS, normalmente nero, trasmissibile | 8001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 85/85/85/85 (tipo) | 16 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| Uniformità bianca: | 1.25/1.54 (Max.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 15K ((Min.) | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 6.0/12.0/20.0V (min./tipo/massimo) | ||||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | - | - | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| STM | MSAK24025P30 | 1 pezzo | 30 perni | 0.5 mm | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 381.888 ((W) × 214.812 ((H) mm, dimensioni di contorno di 389.89 ((W) × 238.31 ((H) × 3.5 ((D) mm,con trattamento superficiale in rivestimento duro (3H)Come prodotto LCM trasmissivo ADS, normalmente nero, NV173FHM-N4E può fornire un rapporto di contrasto trasmissivo di 800: 1, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione su Simmetria e il tempo di risposta di 16 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16Questo prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 15K ore, con driver LED.NV173FHM-N4E utilizza eDP (2 Lanes) come sistema di input del segnale, che sono collegati da 30 pin di connettore con tensione di alimentazione di 3,3V (tipo.).
