Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1366 ((RGB) × 768, WXGA 100PPI | Luminanza: | Un ² di 220 Cd/m |
| Angolo di visione: | 45/45/20/40 (tipo.) (CR≥10) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Produttore | Modello di pannello 1 Compatibile | Tipo di pannello | Alias |
|---|---|---|---|---|
| NT1comunicazione | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 15.6 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1366 ((RGB) × 768, WXGA | Striscia verticale RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 344.232×193.536 mm | - | 3500,73 × 205,64 mm | 3.0/5.4 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 380 g (massimo) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 5001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 45/45/20/40 (tipo) | Alle sei. | 12 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 45% | 63% | 47% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.54 (Max.) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 212/303mA (tipo/massimo) | 3.3V (tipo) | 0.7/1.0W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | eDP (1 corsia), eDP1.2, HBR1 (2.7G/ corsia) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| STM | MSAK24025P30 | 1 pezzo | 0.5 mm | 30 perni | EDP-30P1L-030J | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | 4 corde | 9S4P | 15K ((Min.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 20 mA (tipo) | 27.0V (massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | Con driver a LED | ||||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| - | 5.0/12.0/21.0V (min./tipo/massimo) | 2.6W (massimo) | ||||

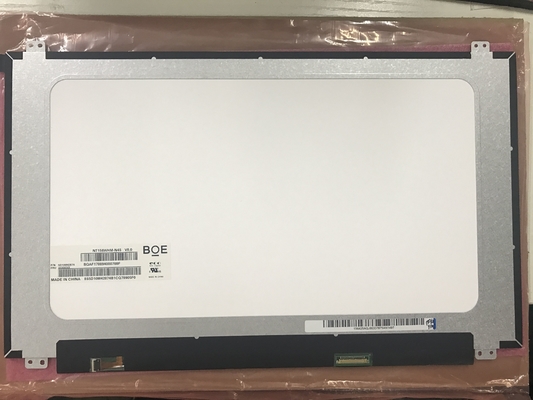

Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344.232 ((W) × 193.536 ((H) mm, dimensioni di contorno di 350.73 ((W) × 205.64 ((H) × 5.4 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 380g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm). come un TN, Normalmente Bianco, Prodotto LCM trasmissivo, NT156WHM-N46 può fornire 220 cd/m2 luminosità display 500:1 rapporto di contrasto trasmissivo, angolo di visione 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 12 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 9S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce di bordo (lato inferiore) e hanno un tempo di vita di 15K oreNT156WHM-N46 utilizza eDP (1 Lane) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
