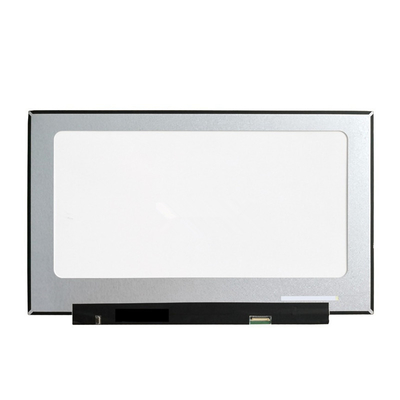

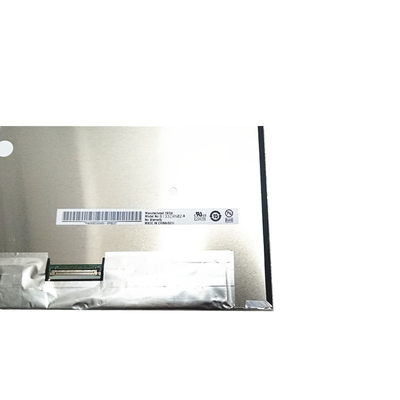

Dettagli:
|
| Marchio: | A.U.O. | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 3840 ((RGB) × 2160, UHD 315PPI | Luminanza: | 600 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| B140ZAN01.2 | LTPS TFT-LCD, LCM | AUO123B | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 600 (tipo) | 85/85/85/85 (tipo) | 35 (Tipo) ((Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | AHVA, normalmente nero, trasmissibile | 1200: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 1.06B (8-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 99% | 100% | 100% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 91% | 74% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.60 (Max.) | ||
| Dimensione del pannello: | 14.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 3840 ((RGB) × 2160 [UHD] | Striscia verticale RGB | 0.08055×0.08055 [315PPI] | 0.02685×0.08055 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 309.31 ((H) × 173.98 ((V) | - | 315.01 ((H) × 199.04 ((V) | 2.4 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | Sottile (PCBA piatto, T≤3,2 mm) | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 235 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 8/12/20V (min./tipo/massimo) | - | 7.1W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 833 mA (massimo) | 1.7/2.5W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (4 corsie), eDP1.4 | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20765-040E-11A | 0.5 mm | 40 perni | 1 pezzo | ||
i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità di pixel è di 315 PPI. Per quanto riguarda i dettagli meccanici, ha un'area attiva di 309.31 ((W) × 173.98 ((H) mm,dimensione del contorno di 315.01 ((W) ×199.04 ((H) ×2.4 ((D) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 235 g (Max.), forma tipo di Slim (PCBA Flat, T≤3.2mm).Prodotto LCM trasmissivo, B140ZAN01.2 può fornire 600 cd/m2 luminosità del display 1200:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.)e tempo di risposta di 35 (Tipo) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 8 bit + FRC per ogni punto, presentando così una tavolozza di 1,06B di colori,anche con prestazioni di gamma di colori 100% (Adobe). Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, con driver LED.2 utilizza eDP (4 Lanes) in quanto è il sistema di input del segnale, collegati da 40 pin di connettore con tensione di alimentazione di 3,3V (tipo.).
