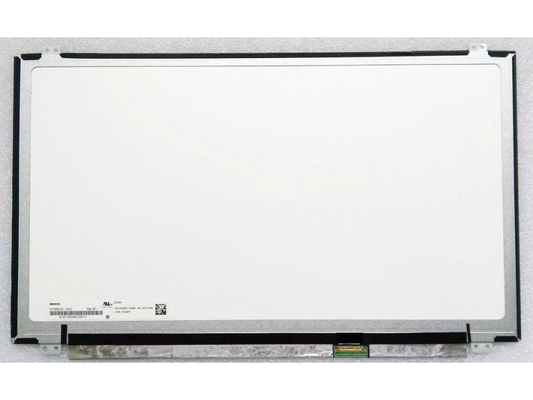

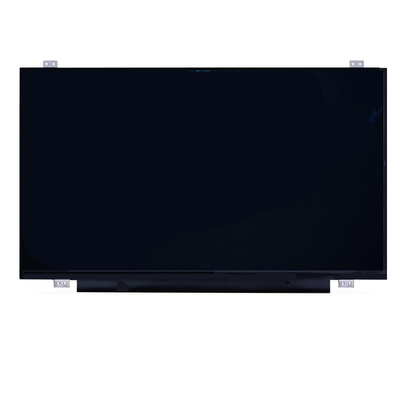

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 15,6» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 141PPI | Luminanza: | un ² di 300 cd/m |
| Angolo di visione: | 85/85/85/85 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Marchio del pannello | Modello di pannello | NV156FHM-NY1 | |
|---|---|---|---|---|
| Dimensione diagonale | 15.6" | Applicazione |
|
|
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | Codice di emissione | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1080 [FHD] | Punte di passo | 00,05975 × 0,17925 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.17925×0.17925 mm (H×V) [141PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 344.16×193,59 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 3500,66 × 216,25 mm (H × V) | Profondità del profilo | 2.45/2.6 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 300 g (massimo) | Superficie | Antiglare (Nebbia 25%) |
| Informazioni di base: | Brillantezza | 300 cd/m2 (Typ.) | Rapporto di contrasto | 12001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | HADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 16.4 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.49 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 71% | sRGB | 94% di copertura |
| Adobe RGB | Copertura del 72% | DCI-P3 | 73% di copertura | |
| Rec.2020 | 53% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 6 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 6 corde | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | - | ||
| Consumo | 3.78W (massimo) | |||||
| Sistema di segnale: | eDP (2 corsie), HBR2 (5.4G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 576 mA (tipo) | ||
| Consumo | 1.9W (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSAK24025P30 | 0.5 mm | 30 perni | 1 pezzo | EDP-30P2L-020Q | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 344,16 mm, dimensioni di contorno di 350,66 mm,con trattamento superficiale di Antiglare (Haze 25%), peso netto di 300 g (massimo), forma di tipo Slim (PCBA Flat, T≤3,2 mm).1 rapporto di contrasto trasmissivo, 85/85/85/85 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 16,4 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 6 corde WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNV156FHM-NY1 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, che è collegato da 30 pin Connettore con tensione di alimentazione di 3.3V (Tipo)
