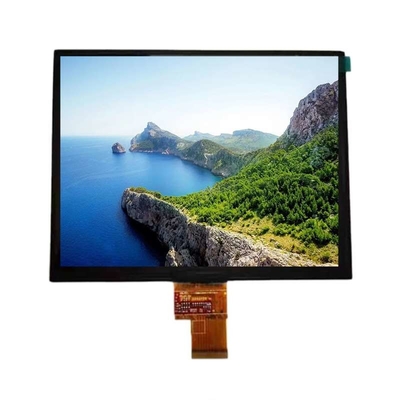

Dettagli:
|
| Marchio: | Chimei Innolux | Dimensione diagonale: | 8,0" |
|---|---|---|---|
| Risoluzione: | 1024 ((RGB) × 768, XGA 160PPI | Luminanza: | 0 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: -20 ~ 50 °C; Temperatura di stoccaggio: -30 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| He080IA-01D | a-Si TFT-LCD, CELL | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -20 ~ 50 °C | -30 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 0 | 85/85/85/85 (tipo) | 25 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | IPS, normalmente nero, trasmettitore | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 8028K | 262K/16.7M (6-bit / 8-bit) | X:0.288; Y:0.326 | |
| Trasmissività: | 40,3% (tipo) (con polarizzatore) | ||
| Dimensione del pannello: | 8.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1024 ((RGB) × 768 [XGA] | Striscia verticale RGB | 0.15825×0.15825 [160PPI] | 0.05275 x 0.15825 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 162.048 ((H) × 121.536 ((V) | - | 171.12 ((H) × 132.62 ((V) | 1.07 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Spessore della piastra |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | 00,40+0,40 mm | |
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 52.0g | - | Rivestimento duro | ||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3/10.0/18.9/-7.8V (Tipo) ((VCC/AVDD/VGH/VGL) | 35/25/0.65/0.65mA (tipo) ((ICC/AIDD/IGH/IGL) | 0.383W (Typ.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 40 perni | 1 pezzo | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 162.048 ((W) × 121.536 ((H) mm, dimensioni di contorno di 171.12 ((W) × 132.62 ((H) × 1.07 ((D) mm,con trattamento superficiale di rivestimento duro, peso netto di 52,0 g, utilizzando una piastra di 0,40 + 0,40 mm mm. Come prodotto IPS, normalmente nero, CELL trasmissibile, HE080IA-01D può fornire un rapporto di contrasto trasmissibile di 800: 1, 85/85/85/85 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria, e tempo di risposta di 25 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit / 8 bit per ogni punto,con una larghezza di 20 mm o più, ma non superiore a 20 mm.7M colori, anche con prestazioni di gamma di colori del 50% (NTSC). Questo prodotto non ha retroilluminazione, è necessario un driver di retroilluminazione esterno. HE080IA-01D utilizza LVDS (1 ch,6/8-bit) in quanto è il sistema di input del segnale, collegati da 40 pin FPC con tensione di alimentazione di 3.3/10.0/18.9/-7.8V (Tipo)
