Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 14,0" |
|---|---|---|---|
| Risoluzione: | 3840 ((RGB) × 2160, UHD 315PPI | Luminanza: | un ² di 500 cd/m |
| angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 70 °C |

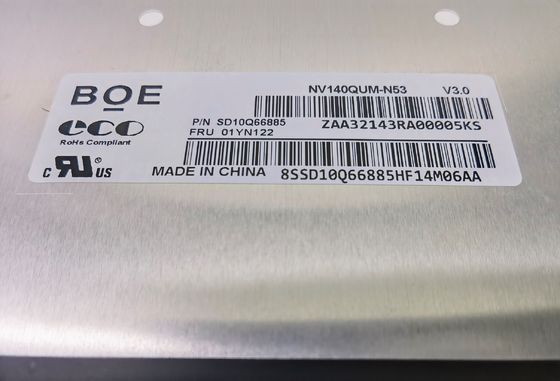

| Informazioni di base: | Marchio del pannello | Modello di pannello | NV140QUM-N53 | |
|---|---|---|---|---|
| Dimensione diagonale | 14.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | Classificazione: | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 70 °C |
| Stato della RoHS | Vibrazione | - |
| Caratteristiche dei pixel: | Format pixel | 3840 ((RGB) × 2160 [UHD] | Punte di passo | 0.02685×0.08055 mm (H×V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.08055×0.08055 mm (H×V) [315PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 309.31×173,99 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 315.01 × 196,14 mm (H × V) | Profondità del profilo | 2.2/2.4 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | Sottile (PCBA piatto, T≤3,2 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 215 g (massimo) | Superficie | Rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 500 cd/m2 (tipico), HDR400 | Rapporto di contrasto | 14001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | ADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 25 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.67 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 88% | sRGB | Copertura al 100% |
| Adobe RGB | Copertura dell'87% | DCI-P3 | Copertura del 91% | |
| Rec.2020 | 66% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 8 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 10S8P | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/24.0V (min./tipo/massimo) | Input corrente | - | ||
| Consumo | 5.7W (massimo) | |||||
| Sistema di segnale: | eDP (4 corsie), eDP1.3, HBR2 (5.4G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 424.2/466.7mA (tipo/massimo.) | ||
| Consumo | 1.7W (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||

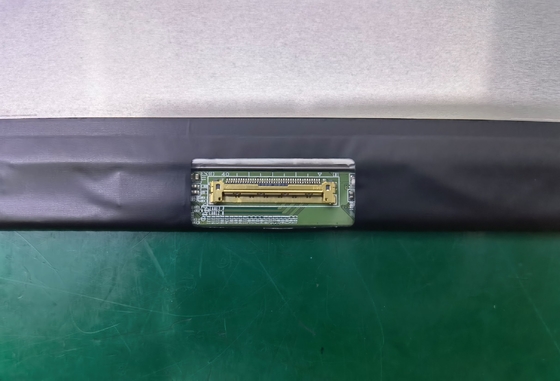

| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSAK24025P40 | 0.5 mm | 40 perni | 1 pezzo | ||
i cui pixel sono disposti in Striscia Verticale RGB, secondo i calcoli di Panelook la densità dei pixel è di 315 PPI. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 309.31 ((W) × 173.99 ((H) mm,dimensione del contorno di 315.01 ((W) × 196.14 ((H) × 2.4 ((D) mm, con trattamento superficiale di rivestimento duro (3H), peso netto di 215 g (Max.), forma di Slim (PCBA piatta, T≤3.2mm).NV140QUM-N53 può fornire 500 cd/m2 luminosità del display 14001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 25 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7 M colori, anche con prestazioni di gamma cromatica del 90% (DCI-P3).Questo prodotto ha adottato 10S8P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreNV140QUM-N53 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da 40 pin Connettore con tensione di alimentazione di 3.3V (Typ.)
