Dettagli:
|
| Marchio: | Innolex | Dimensione diagonale: | 19.0" |
|---|---|---|---|
| Risoluzione: | 1280 (RGB) ×1024, SXGA 86PPI | Brillantezza: | 330 cd/m2 |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|

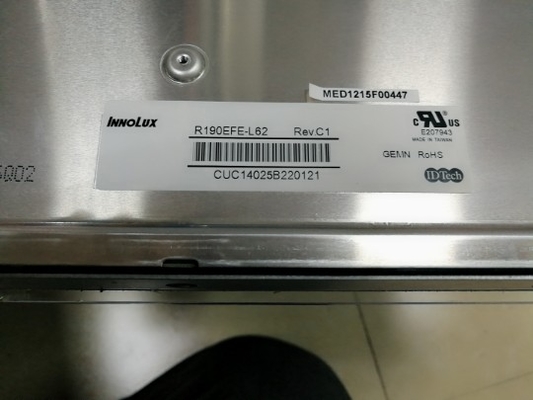

| R190EFE-L62 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 19.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1280 ((RGB) × 1024 [SXGA] | Striscia verticale RGB | 0.294×0.294 [86PPI] | 0.098 x 0.294 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 376.32 ((H) × 301.056 ((V) | 380.3 ((H) × 305.0 ((V) | 396 ((H) × 324 ((V) | 14.0 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 54 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 2.11/2.33 kg (tipo/massimo.) | - | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 330 (tipo) | 89/89/89/89 (tipo) | 15/15 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | DD-IPS, normalmente nero, trasmettitore | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 91% | 70% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 50K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| FCN | WM13-406-063N | 10,0 mm | 6 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0V (tipo) | 1.7/2.0A (tipo/massimo) | 20.0/22W (tipo/massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 12.0V (tipo) | 1.1/1.32A (tipo/massimo.) | 5.5/6.6W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| LVDS (2 ch, 8-bit) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| STM | MSAKT2407P30A | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160H | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 376.32 ((W) × 301.056 ((H) mm, una dimensione del contorno di 396 ((W) × 324 ((H) mm, una dimensione della zona di visualizzazione di 380.3 ((W) × 305.0(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 2,11/2,33Kgs (Typ./Max.).R190EFE-L62 può fornire 330 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 15/15 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 71% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreR190EFE-L62 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 30 pin con tensione di alimentazione di 12,0V (Typ.).
