Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 23,8" |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 92PPI | Visualizza indicazioni: | un ² di 300 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|

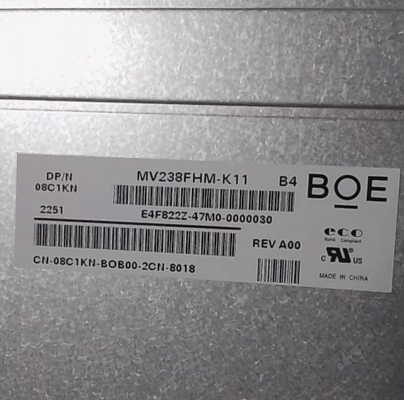

| MV238FHM-K11 | a-Si TFT-LCD, LCM | - | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione dello schermo: | 23.8" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 00,0915 × 0,2745 mm | 0.2745×0.2745 mm [92PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 5270,04 × 296,46 mm | - | 535.12×313,12 mm | 6.75/11.65 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | 3 lati senza bordo | |
| Pannello tattile: | Punti di contatto | Tipo di controllore e segnale | Sistema operativo supportato | Tecnologia |
| 10 punti | - USB | - | Tocco all'interno della cellula | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 2.20 kg (Typ.) | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||

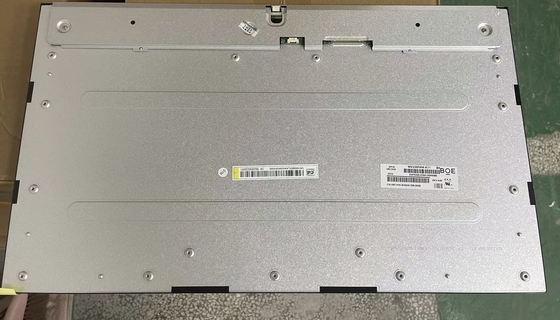

| Fori e parentesi: | Fori di montaggio posteriori (15-M3) | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 89/89/89/89 (tipo) | 14 (Tipo) (G a G) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 78% | 100% | 78% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 81% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.33 (massimo) 9 punti | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato inferiore) | - | 20S4P | 4 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 56/58V (tipo/massimo) | 52/55mA (tipo/massimo) | 11.65/12.76W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | |||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | BM06B-SHJS-TB ((HF) | 1 pezzo | 6 perni | 10,0 mm | BLE-6PINS-CCAACC | |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 5.0V (tipo) | 500/600 mA (tipo/massimo) | 2.5/3.0W (tipo/massimo) | ||||

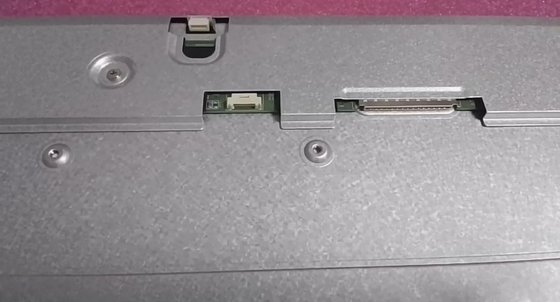

| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (2 ch, 8-bit) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| UJU | IS100-L30R-C23 | 1 pezzo | 30 perni | 10,0 mm | LVDS-30P2C8B-170C | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 527.04 ((W) × 296.46 ((H) mm, dimensioni di contorno di 535.12 ((W) × 313.12 ((H) × 11.65 ((D) mm,con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 2,20 kg (tipo). Come prodotto LCM trasmissivo ADS, normalmente nero, MV238FHM-K11 può fornire 300 cd/m2 di luminosità del display con un rapporto di contrasto trasmissivo di 1000:1,89/89/89/89 (Tipo) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 14 (Tip.) ((G a G) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori al 100% (sRGB).Questo prodotto ha adottato 20S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore)MV238FHM-K11 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo.).
